Автомат PL4-C50/2

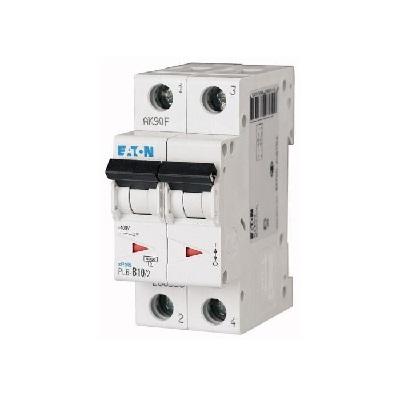

Автоматический выключатель Moeller (EATON) PL4-C50/2 — это двухполюсный автоматический выключатель (автомат) из серии PL4 производства Moeller, которая теперь принадлежит компании Eaton. Он предназначен для защиты однофазных электрических цепей от перегрузок и коротких замыканий, где требуется разрыв как фазного, так и нулевого проводника. Это обеспечивает повышенную безопасность, особенно в случаях повреждения изоляции нулевого провода.

Расшифровка обозначения:

• PL4: Серия автоматических выключателей Moeller (Eaton). Это модульные автоматические выключатели, устанавливаемые на DIN-рейку.
• C50: Характеристика срабатывания (тип C) и номинальный ток (50 А).
  • Характеристика C: Автомат срабатывает при токах, превышающих номинальный в 5-10 раз. Для C50 это означает срабатывание при токе от 250 до 500 А. Характеристика C подходит для защиты цепей с умеренными пусковыми токами, таких как освещение, розетки, бытовая техника, а также для некоторых типов электродвигателей с невысокими пусковыми токами.
  • 50 А: Номинальный ток, который автомат пропускает длительно без срабатывания. Превышение этого тока приводит к срабатыванию тепловой защиты от перегрузки.
• /2: Указание на двухполюсное исполнение. Автомат разрывает оба проводника — фазу и ноль.

Основные технические характеристики:

• Номинальный ток (In): 50 А
• Характеристика срабатывания: C
• Количество полюсов: 2 (2P)
• Отключающая способность (Icn): 4,5 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить. 4,5 кА обычно достаточно для бытовых и большинства коммерческих применений. В некоторых случаях может встречаться отключающая способность 6 кА, это нужно уточнять по маркировке на самом автомате.
• Номинальное напряжение (Un): 230/400 В AC (переменного тока). Важно: этот автомат предназначен для однофазных сетей, где требуется разрыв фазы и нуля.
• Сечение подключаемых проводов: Обычно от 1 до 25 мм². Точное значение указывается на корпусе автомата. Для 50А рекомендуется использовать медный провод сечением не менее 10 мм², а лучше 16 мм², особенно при длинных линиях и больших нагрузках.
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм). Предназначен для установки в распределительный щит.
• Соответствие стандартам: IEC/EN 60898-1
• Класс токоограничения: 3 (указывает на степень ограничения тока короткого замыкания. Чем ниже класс, тем лучше ограничение)
• Возможность подключения дополнительных аксессуаров: Да (например, дополнительные контакты, независимые расцепители)
• Электрическая износостойкость: 10 000 циклов
• Механическая износостойкость: 20 000 циклов
• Диапазон рабочих температур: от -25 °C до +40 °C (по некоторым источникам до +55°C)

Принцип работы:

Автоматический выключатель Moeller (EATON) PL4-C50/2 обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), размыкая оба полюса (фазу и ноль).
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, мгновенно размыкая оба полюса (фазу и ноль).

Области применения:

• Защита цепей освещения, где требуется повышенная безопасность.
• Защита розеточных групп, особенно в помещениях с повышенной влажностью (ванные комнаты, кухни).
• Защита мощной бытовой техники, где важен разрыв обоих проводников (например, электроплиты, водонагреватели, стиральные машины, духовые шкафы).
• Защита других однофазных электрических цепей в жилых, коммерческих и промышленных зданиях, где требуется разрыв фазы и нуля.
• Защита вводных линий в небольших домах и квартирах.

Преимущества:

• Повышенная безопасность за счет разрыва обоих проводников.
• Надежная защита от перегрузок и коротких замыканий.
• Простой и быстрый монтаж на DIN-рейку.
• Надежный производитель (Eaton, ранее Moeller).
• Возможность использования дополнительных аксессуаров.
• Хорошее соотношение цена-качество.

Важные моменты при выборе:

• Количество полюсов: Убедитесь, что вам нужен именно двухполюсный автомат для разрыва фазы и нуля.
• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников. Неправильный выбор может привести к перегреву проводки, пожару или ложным срабатываниям автомата.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата, длине линии и способу прокладки. Для 50А рекомендуется использовать медный провод сечением не менее 10 мм², а лучше 16 мм², особенно при длинных линиях и больших нагрузках.
• Отключающая способность: Убедитесь, что отключающая способность (Icn) соответствует предполагаемым токам короткого замыкания в вашей электроустановке.
