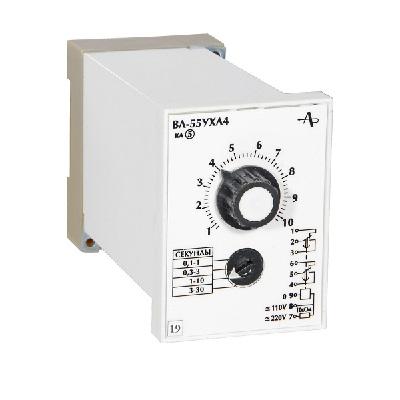

Реле ВЛ-55

Основные характеристики и особенности:

• Назначение: Передача команд из одной электрической цепи в другую с заданными, предварительно установленными выдержками времени.
• Тип: Одноцепное, однокомандное реле с плавной регулировкой выдержки времени и шкалой.
• Принцип работы: Отсчет времени начинается с момента снятия питающего напряжения. При подаче напряжения питания выходной сигнал появляется, а исчезает через заданное время после снятия питающего напряжения.
• Диапазоны выдержек времени: ВЛ-55 имеет несколько диапазонов уставок времени, например:
  • 0,1 с ... 1 с
  • 0,3 с ... 3 с
  • 1 с ... 10 с
  • 3 с ... 30 с
  • Существуют модификации, например ВЛ-55Е1, с более широкими диапазонами (например, от 7,5 с до 8 минут или от 1 с до 63 с).
• Напряжение питания: Номинальное напряжение питания для ВЛ-55 может быть переменного тока частотой 50 Гц (110 В, 220 В) или постоянного тока (110 В, 220 В). Модификации ВЛ-55Е1 могут иметь универсальное питание (24-220 В постоянного или переменного тока).
• Допустимые отклонения напряжения питания: Обычно от -15% до +10%.
• Количество и вид контактов: Чаще всего 2 переключающих контакта.
• Потребляемая мощность: Не более 4,75 Вт (В·А).
• Диапазон коммутируемых токов: От 0,01 А до 4 А.
• Износостойкость: Высокая механическая износостойкость (до 16 млн. циклов ВО) и коммутационная износостойкость (до 1 млн. циклов).
• Монтаж: Может быть предназначен для выступающего монтажа на плоскость или DIN-рейку.
• Условия эксплуатации: Предназначено для работы в закрытых производственных помещениях с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур обычно от -40 до +55°С (для ВЛ-55) или от -20 до +45°С (для ВЛ-55Е1).

Модификации:

• ВЛ-55Е1: Функциональный аналог ВЛ-55, разработанный на современной элементной базе. Отличается тем, что отсчет времени начинается с момента снятия питающего напряжения. Может иметь универсальное питание и более широкие диапазоны времени.
• ВЛ-55М1: Модификация, предназначенная для монтажа на DIN-рейку, с несколько отличающимися характеристиками (например, потребляемой мощностью и временем готовности).

В целом, реле ВЛ-55 является надежным и широко используемым компонентом в системах автоматики, где требуется временная задержка.
