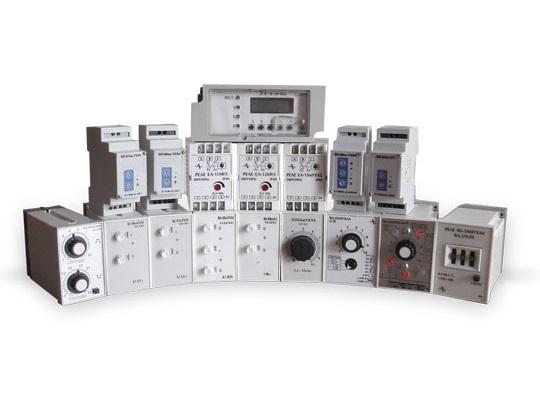

Реле ВЛ-103А

Реле ВЛ-103А — это реле времени с функцией контроля напряжения, предназначенное для использования в схемах релейной защиты и системной автоматики. Оно обеспечивает выдержку времени на возврат после отключения напряжения питания или его снижения ниже определенной величины. По сути, оно объединяет функциональность двух реле: реле напряжения (РН-54) и реле времени (РВ-03 или РВ135).

Основные функции и применение:

• Контроль напряжения: Реле отслеживает уровень напряжения в цепи.
• Выдержка времени: После отключения питания или снижения напряжения ниже установленного уровня, реле начинает отсчет времени. По истечении заданной выдержки времени происходит возврат в исходное состояние или переключение контактов.
• Применение: Широко используется в электроэнергетике для защиты оборудования от перенапряжений или исчезновения напряжения, обеспечивая правильную последовательность действий в автоматизированных системах.

Основные технические характеристики:

• Напряжение питания:
  • Постоянный ток: 110 В, 220 В.
  • Переменный ток (частота 50 Гц): 100 В, 110 В, 220 В, 380 В.
• Диапазон регулировки уставок по выдержкам времени (в зависимости от исполнения):
  • От 0,12 до 5 с
  • От 0,25 до 10 с
  • От 0,5 до 20 с
• Диапазон регулирования уставок по напряжению отключения: от 50 до 75 % номинального напряжения (с шагом 5 %).
• Время повторной готовности: не более 0,3 с.
• Потребляемая мощность: не более 5 Вт (5 В·А).
• Длительно допустимый ток контактов: не более 4 А.
• Коммутирующие токи: от 0,2 до 3 А при напряжениях от 24 до 250 В.
• Мощность коммутации:
  • В цепях постоянного тока: не более 60 Вт при $\tau$=0,005 с и не более 30 Вт при $\tau$=0,02 с.
  • В цепях переменного тока: не более 300 В·А при коэффициенте мощности cosφ≥0,5.
• Степень защиты:
  • По оболочке: IP40.
  • По клеммной колодке: IP10.
• Условия эксплуатации:
  • Диапазон рабочих температур: от -40 до +55 °C.
  • Относительная влажность воздуха: до 80% при температуре 25 °C (для исполнения У3) или до 98% при температуре +35 °C без конденсации влаги.
  • Механические воздействия: устойчивость к вибрациям (например, до 3g в диапазоне 5-15 Гц).
  • Окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Конструкция и установка:

• Реле ВЛ-103А обычно имеет выступающий монтаж на панели.
• Подключение проводов может осуществляться спереди или сзади.
• Установка напряжения отключения и уставок выдержки времени производится с помощью переключателей, расположенных на передней панели реле и защищенных крышкой.
• Внутри корпуса находятся рабочие элементы, включая защитный кожух, цоколь, трансформатор тока и кронштейны для фиксации лицевой панели и печатных плат.

Более подробную информацию, включая схемы подключения и детальные инструкции по эксплуатации, можно найти в руководстве по эксплуатации реле ВЛ-103А от производителя.
