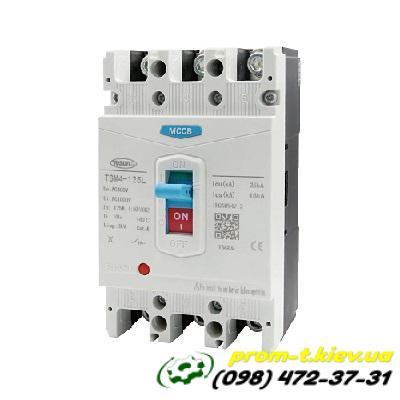

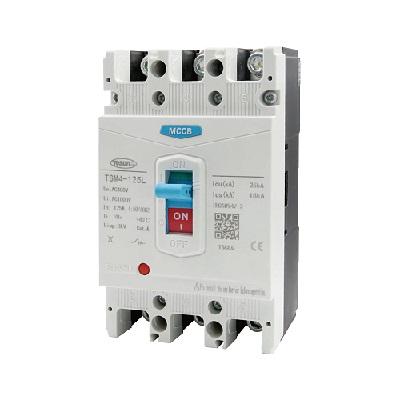

Автоматический выключатель TSM4-630M 630A

Автоматический выключатель TSM4-630M 630A представляет собой корпусный автоматический выключатель (MCCB), предназначенный для защиты электрических цепей и оборудования от повреждений, вызванных перегрузками, короткими замыканиями и пониженным напряжением. Он применяется в цепях с номинальным изоляционным напряжением до 1000 В, номинальным рабочим напряжением до 400 В и номинальным рабочим током до 800 А (модель TSM4-800). Данная серия соответствует стандарту IEC60947-2.

Основные характеристики TSM4-630M 630A:

• Номинальный ток (In): 630 А.

• Тип расцепителя: Электронный. Модель "M" (Mid) указывает на среднюю отключающую способность. Некоторые источники упоминают наличие LCD-дисплея и электронного расцепителя с настраиваемыми параметрами.

• Количество полюсов: Обычно 3 или 4 (для трехфазных систем).

• Номинальное напряжение: AC 400В (для работы) / AC 1000В (изоляция).

• Частота: 50/60 Гц.

• Отключающая способность (Icu):

  • При 400 В: 35 кА (для модели TSM4-630M).

  • Номинальная рабочая коммутационная способность (Ics) обычно составляет 75-100% от Icu. Для TSM4-630M это может быть 35 кА.

• Защита от перегрузки (Ir): Регулируемая, например, в диапазоне 400-630 А, с выбираемым значением электромагнитного расцепителя. Время срабатывания также может быть регулируемым.

• Защита от короткого замыкания (Isd / Ii):

  • Isd (селективная задержка): Настраиваемый порог срабатывания (например, 1,5-8 In) с регулируемой выдержкой времени (например, 0,3 с).

  • Ii (мгновенная): Настраиваемый порог сражения (например, 1,5-12 In) без выдержки времени.

• Износостойкость:

  • Механическая: 10 000 циклов (в зависимости от производителя).

  • Электрическая: 8 000 циклов (в зависимости от производителя).

• Диапазон рабочих температур: От -25 до +70 °C.

• Степень защиты: IP00 (для самого выключателя, без корпуса).

Применение:

Автоматические выключатели серии TSM4, включая модель TSM4-630M 630A, используются в промышленных и коммерческих электроустановках для:

• Основной защиты распределительных цепей.

• Защиты электродвигателей (при нечастом запуске).

• Защиты от перегрузок, коротких замыканий и пониженного напряжения.

• Используются в системах распределения электроэнергии.

Отличительные особенности (могут варьироваться в зависимости от производителя):

• Наличие электронного расцепителя с широкими возможностями настройки параметров защиты, что обеспечивает более точное и гибкое срабатывание по сравнению с термомагнитными расцепителями.

• Некоторые модели могут иметь LCD-дисплей для отображения параметров.

• Компактные размеры для своей категории мощности.
