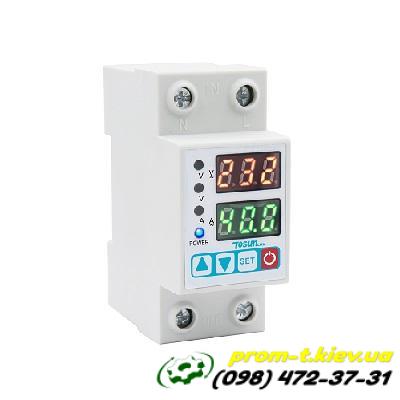

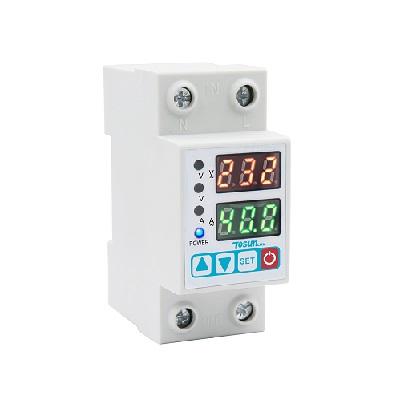

Реле контроля напряжения и тока TDP2-1 63А 1NO (230В)

Реле контроля напряжения и тока TDP2-1 63А 1NO (230В) — это многофункциональное защитное устройство, разработанное для обеспечения безопасности электрооборудования и бытовой техники в однофазных электрических сетях. Оно совмещает в себе функции вольтметра, амперметра, реле напряжения и реле тока, предоставляя комплексную защиту от различных проблем с электропитанием.

Полное описание и основные характеристики:

• Модель: TDP2-1

• Тип устройства: Реле контроля напряжения и тока (комбинированное).

• Номинальное рабочее напряжение (Ue): 230 В AC, 50/60 Гц. Это означает, что оно предназначено для однофазных сетей.

• Максимальный рабочий ток: 63 А. Это максимальный ток, который реле может пропускать через свои контакты и отслеживать.

• Контактная группа: 1 NO (Normaly Open) – один нормально разомкнутый контакт. Это означает, что в нормальном состоянии (при отсутствии нарушений) контакт замкнут и подает напряжение на нагрузку. При срабатывании реле контакт размыкается, отключая нагрузку.

• Диапазон настройки напряжения (верхний предел): Обычно регулируется в пределах от 230 В до 300 В (или до 270 В по умолчанию, в зависимости от производителя).

• Диапазон настройки напряжения (нижний предел): Обычно регулируется в пределах от 110 В до 210 В (или до 170 В по умолчанию).

• Диапазон настройки тока (ограничение): Регулируется в пределах от 1 А до 63 А. Это позволяет установить максимальный ток, который может потреблять подключенная нагрузка.

• Задержка времени на отключение: Возможность настройки задержки перед отключением при обнаружении отклонений (например, 1-30 секунд). Это позволяет избежать ложных срабатываний от кратковременных помех.

• Задержка времени на включение (время восстановления/запуска): Возможность настройки задержки перед повторным включением нагрузки после нормализации параметров сети (например, 1-500 секунд). Это важно для защиты чувствительного оборудования, которое может быть повреждено при мгновенном повторном включении после аварии.

• Точность измерения: Обычно около 1-2% для напряжения и тока.

• Индикация: Часто оснащено цифровым дисплеем, который отображает текущее значение напряжения и тока в сети. Могут быть также светодиодные индикаторы для статуса работы (включено, отключено, авария).

• Степень защиты: IP20 – защита от твердых частиц размером более 12,5 мм, без защиты от влаги. Предназначено для установки внутри помещений.

• Монтаж: Устанавливается на стандартную DIN-рейку 35 мм.

• Механическая износостойкость: Высокая, часто более $10^7$ циклов.

• Электрическая износостойкость: Часто около $10^5$ циклов.

• Потребляемая мощность: Низкая, обычно менее 1.5 Вт.

• Рабочий диапазон температур: От -5°C до +45°C (может незначительно варьироваться).

Основные функции и принцип работы:

1. Защита от повышенного напряжения (перенапряжения): Реле постоянно измеряет напряжение в сети. Если напряжение превышает установленный верхний предел (например, 270 В), реле немедленно размыкает свой контакт 1NO, отключая нагрузку.

2. Защита от пониженного напряжения (провалов напряжения): Если напряжение падает ниже установленного нижнего предела (например, 170 В), реле также размыкает контакт и отключает нагрузку.

3. Защита от перегрузки по току: Реле контролирует ток, потребляемый нагрузкой. Если ток превышает установленный максимальный порог (например, 63 А), реле отключает нагрузку. Это предотвращает повреждение проводки и оборудования от чрезмерного тока, в том числе при коротком замыкании (хотя для мгновенной защиты от КЗ обычно используются автоматические выключатели).

4. Вольтметр и Амперметр: Встроенный дисплей позволяет в реальном времени видеть текущие значения напряжения и тока в сети, что удобно для мониторинга.

5. Автоматическое восстановление (с задержкой): После того как напряжение и ток в сети возвращаются в допустимые пределы, реле автоматически подает напряжение на нагрузку через установленное время задержки. Это позволяет избежать частых включений/отключений при нестабильной сети и защищает оборудование от резких бросков напряжения.

6. Программируемые параметры: Пользователь может легко настроить верхние и нижние пределы напряжения, максимальный ток, а также задержки времени с помощью кнопок на передней панели.

7. Компактное исполнение: Благодаря модульному исполнению, реле легко интегрируется в стандартные электрические щитки на DIN-рейку.

Область применения:

Реле TDP2-1 идеально подходит для защиты:

• Бытовой техники и электроники (холодильники, телевизоры, компьютеры, стиральные машины и т.д.).

• Насосного оборудования.

• Систем освещения.

• Электродвигателей (в пределах номинального тока).

• Любых других однофазных электроприборов, критичных к качеству электроснабжения.

При выборе и установке данного реле важно убедиться, что его номинальный ток 63 А соответствует максимальному потребляемому току защищаемой нагрузки. Также следует учитывать, что это устройство предназначено для работы в однофазных сетях 230 В.
