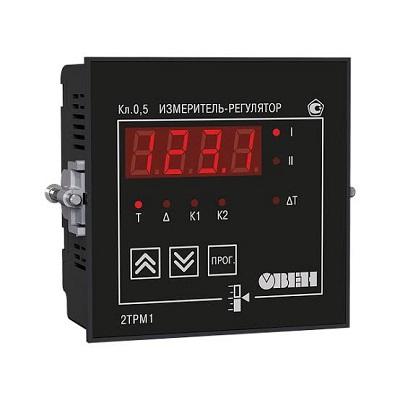

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1 – это многофункциональный прибор, предназначенный для измерения, регистрации и/или регулирования различных физических величин, таких как температура, давление, влажность, уровень, расход и другие. Благодаря двум каналам измерения и регулирования, 2ТРМ1 позволяет контролировать два параметра одновременно или использовать их для более сложных алгоритмов управления.

Основные функции:

• Измерение: Поддерживает широкий спектр датчиков, включая термопары, термосопротивления, датчики с унифицированным выходным сигналом (4…20 мА, 0…10 В) и другие.
• Регулирование:
  • Двухпозиционное (релейное) регулирование.
  • Аналоговое П-регулирование (пропорциональное).
  • Возможность использования различных алгоритмов управления для каждого канала.
• Регистрация: Может сохранять измеренные значения и передавать их по интерфейсу RS-485 (в зависимости от модификации).
• Сигнализация: Предусмотрена возможность установки сигнализации при достижении заданных пороговых значений.

Основные технические характеристики:

• Количество каналов измерения: 2.
• Типы входных сигналов:
  • Термопары (ТХК(L), ТХА(K), ТПП(S), ПР(B), ТЖК(J), ТНН(N), ТМК(T), Pt100, Pt500, Pt1000, Cu50, Cu100).
  • Унифицированные токовые сигналы (0…5 мА, 0…20 мА, 4…20 мА).
  • Унифицированные сигналы напряжения (0…1 В, 0…5 В, 0…10 В).
• Выходные устройства:
  • Реле (Р).
  • Симистор (С).
  • Транзистор (Т).
  • Аналоговый выход 4…20 мА (И).
  • Унифицированный выход 0…10 В (У).
  • Комбинированные выходы (например, реле + аналоговый выход).
• Интерфейс связи: RS-485 (в некоторых модификациях).
• Напряжение питания: 90…245 В переменного тока, 47…63 Гц.
• Потребляемая мощность: не более 7 ВА.
• Степень защиты корпуса: IP20 (для щитового исполнения) или IP54 (для настенного исполнения).
• Диапазон рабочих температур: от -20 до +50 °C.

Модификации:

Существует несколько модификаций 2ТРМ1, отличающихся типом корпуса (щитовой или настенный), наличием интерфейса RS-485 и типом выходных устройств. Например:

• 2ТРМ1-Щ1.У.РР: Щитовое исполнение, один канал, унифицированный вход, два реле на выходе.
• 2ТРМ1-Н.У.КК: Настенное исполнение, один канал, унифицированный вход, два симистора на выходе.
• 2ТРМ1-Щ2.У.ИИ: Щитовое исполнение, два канала, унифицированные входы, два аналоговых выхода 4…20 мА.

Область применения:

• Системы отопления, вентиляции и кондиционирования (ОВК).
• Теплоэнергетика.
• Пищевая промышленность.
• Сушильные камеры.
• Печи различного назначения.
• Холодильное оборудование.
• Другие технологические процессы, требующие точного измерения и регулирования параметров.

Преимущества:

• Универсальность (поддержка различных типов датчиков).
• Два канала измерения и регулирования.
• Различные типы выходных устройств.
• Возможность передачи данных по RS-485 (в некоторых модификациях).
• Простота настройки и эксплуатации.

Важные моменты:

• При выборе модификации 2ТРМ1 необходимо учитывать тип используемых датчиков, требуемые алгоритмы регулирования и тип выходных устройств.
• Для настройки и программирования прибора рекомендуется использовать руководство по эксплуатации.
