Трансформатор тока ТЛК-10

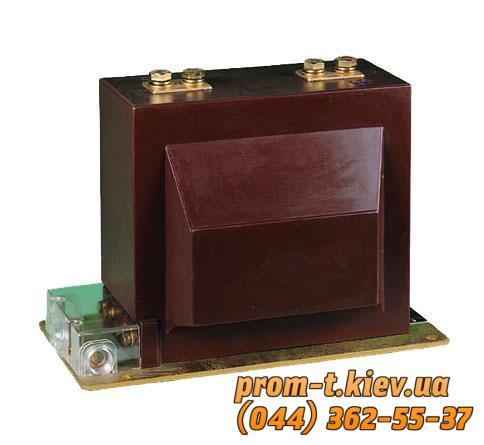

Трансформатор тока ТЛК-10 20/5, 30/5, 50/5, 75/5, 100/5, 150/5, 200/5, 300/5, 400/5, 600/5, 800/5 устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы изготавливаются в различных исполнениях ТЛК-10-4, ТЛК-10-5, ТЛК-10-6, ТЛК 10-7, 8, ТЛК-10-9, У2, У3, Т3, и выполнены в виде опорной конструкции. Обмотки трансформатора находятся в литой изоляции.

ТЛК-10 предназначендля передачи сигнала измерительной информации приборам измерения (РЗА), защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц класса напряжения 10 кВ.

Технические характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Номинальный первичный ток, А	5-10-20-30-50-75-100-150-200-300-400-600-800-1000-1500-2000
Номинальный вторичный ток, А	5
Количество вторичных обмоток	2 или 3 или 4
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А:
обмотки для измерения	10
обмотки для защиты	15
Класс точности обмотки: для измерения для защиты
для измерения:	0,2S; 0,2; 0,5S; 0,5
для защиты:	10P
Ток односекундной термической стойкости, кА	0,35 - 40
Ток электродинамической стойкости, кА	1,54-100
Номинальная предельная кратность обмотки для защиты	10
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20
