Контакты командоконтроллера КП, ККП, ККТ

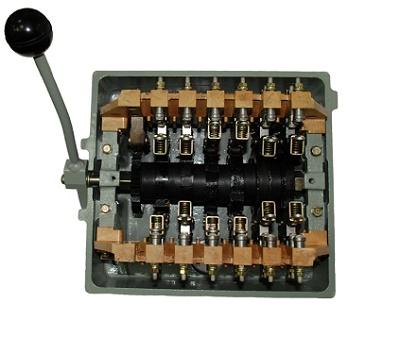

Контактные элементы командоконтроллеров состоят из:

• Неподвижные контакты: Закреплены на рейках внутри корпуса контроллера.
• Подвижные контакты: Установлены на контактных рычагах, которые приводятся в движение кулачковыми шайбами.
• Зажимы для внешних подключений: Расположены на внешней стороне реек для подсоединения проводов от электродвигателей, резисторов и других элементов схемы управления.

Каждый тип и модель командоконтроллера имеет свою собственную схему расположения и диаграмму переключения контактов. Эти диаграммы показывают, какие контакты замыкаются и размыкаются в каждом положении рукоятки контроллера. Понимание этих схем необходимо для правильного подключения и диагностики системы управления.
