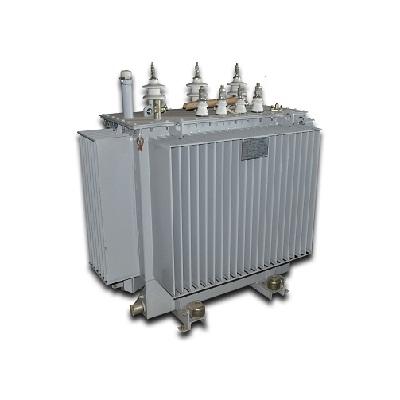

Трансформатор ТМГ-400/10 У1 (ТМ, 6-10 кВ) трехфазный масляный с номинальной мощностью 400 кВА, общего назначения напряжением до 35кВ, используют в народном хозяйстве для наружной и внутренней установки.
Технические характеристики:
Силовой двухобмоточный понижающий трансформатор ТМГ-400/10/0,4 понижающий производится с напряжением:
вторичной обмотки с низким напряжением- 0,4 кВ для трансформаторов с мощностью в пределах до 4000 кВА
вторичной обмотки с низким напряжением - 6,3 кВ и 10,5 кВ для трансформаторов с мощностью в пределах от 1000 до 6300 кВ-А
первичной обмотки с высоким напряжением до 35 кВ (включительно)
Группа и схема соединений - У/Zн-11, Y/Yн-0, Д/Yн-11.
Регулируется напряжение без возбуждения. Для такого рода трансформаторы содержат высоковольтные переключатели ПБВ, которые, в свою очередь соединяются с обмоткой с высоким напряжением. Если отключить от сети трансформатор, они позволят отрегулировать напряжение ступенями с диапазоном ±2х2,5% со стороны высокого напряжения (ВН) и низкого напряжения(НН).
