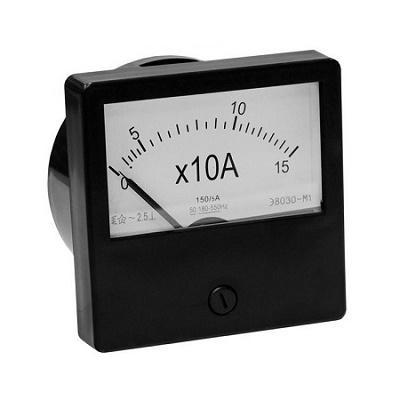

Амперметр Э8032 и вольтметр Э8032 — это щитовые стрелочные электроизмерительные приборы электромагнитной системы, предназначенные для измерения, соответственно, силы тока и напряжения в цепях переменного тока. Они широко используются в электрощитах, распределительных устройствах и другом электрооборудовании на стационарных и передвижных объектах.
Важные особенности:
Измерение только переменного тока: Приборы Э8032 предназначены исключительно для измерения параметров в цепях переменного тока. Для измерения постоянного тока необходимо использовать приборы магнитоэлектрической системы.
Электромагнитная система: Относительно простая и надежная конструкция, но класс точности ниже, чем у приборов магнитоэлектрической системы.
Щитовое исполнение: Приборы предназначены для установки на щитах и панелях.
Общие характеристики для амперметра и вольтметра Э8032:
Тип измерительной системы: Электромагнитная.
Класс точности: 1,5 (предел допускаемой основной погрешности составляет ±1,5% от конечного значения шкалы).
Габаритные размеры: 80×80×70 мм (размеры лицевой панели 80×80 мм, глубина примерно 70 мм).
Масса: Не более 0,25 кг.
Рабочее положение: Вертикальное.
Диапазон рабочих температур: От -50 до +60 °С.
Относительная влажность: До 95% при температуре +35°С.
Особенности амперметра Э8032:
Пределы измерения: Широкий диапазон, от долей ампера до нескольких тысяч ампер.
Непосредственное включение: От 0,1 А до 50 А (иногда до 100 А).
Трансформаторы тока: Для измерения больших токов используются трансформаторы тока с вторичным током 1 А или 5 А. Шкала амперметра градуируется с учетом коэффициента трансформации трансформатора тока.
Шкала: Практически равномерная, с нулем в начале шкалы.
Особенности вольтметра Э8032:
Пределы измерения: От нескольких вольт до нескольких киловольт.
Непосредственное включение: До 600 В.
Добавочные сопротивления: Для расширения пределов измерения напряжения используются добавочные сопротивления (например, Р85).
Трансформаторы напряжения: Для измерения высоких напряжений используются трансформаторы напряжения с вторичным напряжением 100 В.
Шкала: Практически равномерная, с нулем в начале шкалы.
Модификации:
Существуют различные модификации приборов Э8032, например, Э8032-М1, которые могут отличаться пределами измерений, способом включения, частотным диапазоном (50 Гц, 60 Гц, 200 Гц, 400-500 Гц, 800 Гц, 1000 Гц) и другими параметрами.
Применение:
Амперметры и вольтметры Э8032 широко применяются в:
Электрощитах и распределительных устройствах.
Электроустановках промышленных предприятий.
Лабораторных стендах.
Электростанциях и подстанциях.
Передвижных электроустановках (например, дизель-генераторах).
Подключение:
Амперметр:
Непосредственное включение: последовательно в цепь.
С трансформатором тока: первичная обмотка трансформатора последовательно в цепь, вторичная обмотка — к амперметру.
Вольтметр:
Непосредственное включение: параллельно источнику напряжения.
С добавочным сопротивлением: последовательно с вольтметром.
С трансформатором напряжения: первичная обмотка трансформатора параллельно измеряемому напряжению, вторичная обмотка — к вольтметру.
Важная информация:
При выборе необходимо учитывать пределы измерения, необходимость использования трансформатора тока или напряжения, частоту измеряемого тока, а также условия эксплуатации.
Перед использованием необходимо ознакомиться с технической документацией на конкретную модификацию прибора.
Подключение приборов должно выполняться квалифицированным персоналом с соблюдением правил электробезопасности.
При использовании трансформаторов тока и напряжения необходимо соблюдать правила их подключения и фазировки.
Важно обратить внимание на модификацию прибора (например, Э8032-М1), так как от этого зависят его характеристики и возможности.
