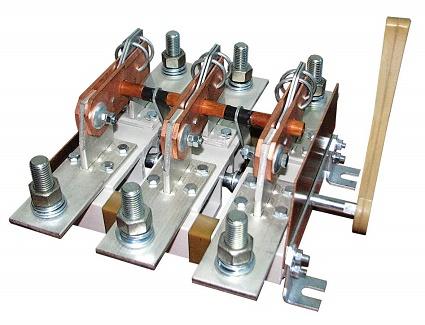

Разъединитель РЕ 19-37

Разъединитель РЕ 19-37 — это ручной коммутационный аппарат, предназначенный для нечастых включений и отключений электрических цепей только без нагрузки. Его основная функция — создание видимого разрыва в электрической цепи для обеспечения безопасности при проведении ремонтных, монтажных и профилактических работ. Категорически запрещается отключать разъединителем цепь под нагрузкой! Это может привести к возникновению электрической дуги, повреждению аппарата, поражению электрическим током и другим серьезным последствиям.

Расшифровка обозначения РЕ 19-37 и его модификаций:

• РЕ — Разъединитель.
• 19 — номер серии.
• 37 — условное обозначение номинального тока: 400А.

Полное обозначение разъединителя может включать дополнительные цифры, например: РЕ19-37-311100, РЕ19-37-31120, РЕ19-37-31140. Эти цифры обозначают конструктивное исполнение:

• Первая цифра (3) – количество полюсов (3-полюсный).
• Вторая цифра (1) – способ присоединения внешних проводников (1-переднее).
• Третья цифра (1, 2 или 4) – расположение контактных выводов (1-параллельно плоскости монтажной панели с центральной рукояткой, 2-параллельно плоскости монтажной панели с боковой рукояткой, 4-перпендикулярно плоскости монтажной панели).
• Последние две цифры (00) – отсутствие дополнительных конструктивных особенностей.

Основные технические характеристики разъединителя РЕ 19-37:

• Номинальный ток (In): 400 А. Максимальный ток, который разъединитель может проводить в продолжительном режиме.
• Номинальное напряжение переменного тока (Un): до 660 В (в некоторых исполнениях до 1000 В).
• Номинальное напряжение постоянного тока (Un): до 440 В (в некоторых исполнениях до 1000 В).
• Частота: 50/60 Гц.
• Количество полюсов: 3 (трехполюсный). Предназначен для коммутации трехфазных цепей.
• Количество направлений переключения: Одно (разрывной). Разъединитель просто размыкает цепь. Перекидные исполнения у данной серии отсутствуют.
• Расположение плоскости присоединения внешних зажимов: Как было описано выше, может быть разным (переднее, заднее, боковое) и указывается в полном обозначении.
• Вспомогательные контакты: Как правило, отсутствуют в стандартном исполнении, но могут быть установлены по заказу для сигнализации положения (включено/отключено).
• Механическая износостойкость (циклов В-О): 10000 (включения-отключения).
• Степень защиты: IP00. Разъединитель не имеет собственной защиты от внешних воздействий и требует установки в шкаф или щит со степенью защиты не ниже IP31.
• Климатическое исполнение: У3 (для умеренного климата, категория размещения 3 — для эксплуатации в закрытых помещениях).
• Номинальный кратковременно выдерживаемый ток (Icw): 17 кА (может отличаться в зависимости от производителя).
• Номинальный условный ток короткого замыкания (Iсm): 26 кА (может отличаться в зависимости от производителя).
• Сечение присоединяемого провода: Зависит от исполнения и производителя, необходимо уточнять по документации. Обычно используются медные или алюминиевые шины.

Конструкция:

Разъединитель РЕ 19-37 состоит из:

• Контакты: Неподвижные и подвижные контакты ножевого типа, выполненные из меди или других токопроводящих материалов.
• Изоляционные элементы: Обеспечивают изоляцию между полюсами и от корпуса.
• Механизм привода: Рукоятка для ручного управления. Конструкция рукоятки зависит от исполнения (центральная или боковая).
• Основание (корпус): Для крепления всех элементов.

Принцип работы:

При повороте рукоятки подвижные контакты входят в зацепление с неподвижными (включено) или отходят от них (отключено), создавая видимый разрыв цепи.

Применение:

Разъединители РЕ 19-37 используются в:

• Вводно-распределительных устройствах (ВРУ).
• Главных распределительных щитах (ГРЩ).
• Шкафах управления и автоматизации.
• Распределительных щитах.
• Других электроустановках, где необходимо обеспечить видимое разъединение цепи для безопасного проведения работ.

Преимущества:

• Простая и надежная конструкция.
• Обеспечение видимого разрыва цепи, что является важным требованием безопасности.
• Относительно низкая стоимость.

Особенности и предостережения:

• Категорически запрещается отключать разъединителем цепь под нагрузкой! Это может привести к серьезным последствиям, включая поражение электрическим током и повреждение оборудования.
• Разъединитель не обеспечивает защиту от перегрузок и коротких замыканий. Для этой цели используются автоматические выключатели или предохранители.
• Необходимо правильно выбирать исполнение разъединителя в зависимости от способа присоединения проводников и расположения рукоятки.

Важные моменты при выборе и эксплуатации:

• При выборе необходимо учитывать номинальный ток, напряжение, способ присоединения и расположение рукоятки.
• Монтаж и подключение должны выполняться квалифицированным персоналом в соответствии с правилами техники безопасности.
• Необходимо регулярно проверять состояние контактов и изоляции.
