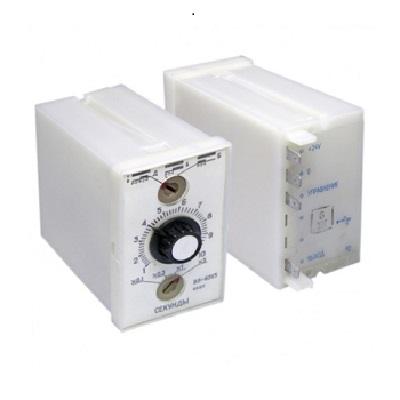

Реле ВЛ-63

Основные характеристики и принцип работы

• Назначение: Главная функция реле ВЛ-63 — внесение временных задержек в работу электрических цепей. Это позволяет реализовать различные алгоритмы управления, например, задержку включения или отключения оборудования, формирование циклических процессов.
• Конструкция: Реле ВЛ-63 выполнены в едином конструктивном исполнении, обычно для выступающего монтажа с передним присоединением проводов под винт. Также могут быть варианты для утопленного монтажа.
• Принцип действия: В основе работы реле ВЛ-63 лежит электронная схема с полупроводниковыми элементами и микросхемами. Она включает в себя:
  • Блок питания: Снижает входное напряжение до уровня, необходимого для работы схемы.
  • Генератор: Формирует прямоугольные импульсы высокой частоты.
  • Счетчик: Отсчитывает определенное количество импульсов, задавая выдержку времени.
  • Усилитель с релейным выходом: Передает команду исполнительному механизму (например, замыкает или размыкает контакты) после истечения установленной выдержки времени.
• Установка выдержки времени: В реле ВЛ-63 выбор поддиапазона выдержек времени осуществляется ступенчато при помощи переключателя. Сама регулировка выдержки времени может быть плавной или ступенчатой, в зависимости от конкретной модификации.
• Типы контактов: В зависимости от серии и исполнения, реле ВЛ могут иметь различные типы контактов, например, одну или несколько замыкающих/размыкающих групп.
• Условия эксплуатации: Реле ВЛ-63 рассчитаны на работу в широком диапазоне температур (обычно от -40 до +55°С) и при определенной влажности воздуха.

Технические параметры (примерные, могут отличаться в зависимости от модификации)

• Номинальное напряжение питания: Варьируется (например, 24 В, 110 В, 220 В постоянного или переменного тока).
• Допустимые отклонения напряжения питания: Обычно в пределах $\pm 10-20\%$ от номинального.
• Потребляемая мощность: Не более 1.4-9 Вт.
• Диапазон выдержек времени: Может быть очень широким, от долей секунды до десятков минут (например, 0.1-30 минут).
• Коммутируемый ток: Зависит от напряжения и характера нагрузки (например, 5 А при 220 В переменного тока).
• Коммутационная износостойкость: Измеряется в миллионах циклов включения-отключения.
• Степень защиты: Обычно IP40 для оболочки и IP10-IP20 для клеммной колодки.

Реле ВЛ-63 является надежным и распространенным элементом в системах промышленной автоматики, благодаря своей простоте и функциональности.
