Реле ВЛ-73М

Основные характеристики и особенности:

• Назначение: Используется для обеспечения подачи питающего напряжения в системах защиты и автоматики промышленных объектов, осуществляя коммутацию электрических цепей с заданными временными интервалами.
• Функции: ВЛ-73М является однокомандным реле с выдержкой на включение и контактом мгновенного действия. Это означает, что отсчет времени начинается при подаче напряжения питания или управляющего сигнала, а по истечении заданного времени происходит переключение выходных контактов.
• Диапазон выдержек времени: Реле ВЛ-73М имеет широкий диапазон установки выдержек времени:
  • 0,1 с - 99,9 ч
  • 0,1 - 99,9 с
  • 1 - 999 с
  • 0,1 - 99,9 мин
  • 1 - 999 мин
  • 0,1 - 99,9 ч
• Исполнения: Изготавливается в двух климатических исполнениях:
  • УХЛ: Для работы в макроклиматических районах с умеренным и холодным климатом.
  • О: Для работы во всех макроклиматических районах на суше, кроме очень холодного, в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
• Условия эксплуатации:
  • Диапазон рабочих температур: от -20°С до +55°С.
  • Относительная влажность окружающего воздуха: не более 80% при +25°С.
  • Среда: взрывобезопасная, без токопроводящей пыли в количествах, нарушающих работу реле, и агрессивных газов в высоких концентрациях.
• Конструкция:
  • Предназначено для выступающего монтажа.
  • Переднее присоединение проводов под винт.
  • На передней панели расположены переключатели диапазонов и декадные переключатели для установки временных уставок.
  • Уровень защиты оболочки: IP40.
  • Уровень защиты клеммной колодки: IP20.
  • Сигнализация срабатывания: светодиод на лицевой панели.
• Напряжение питания: От 24 В до 220 В (постоянного/переменного тока).
• Контакты: 1 замыкающий + 1 размыкающий + 1 переключающий.
• Надежность: Для предотвращения сбоев при коммутации индуктивной нагрузки рекомендуется подключать помехоподавляющую цепь (последовательно соединенные резистор 100-200 Ом 2Вт и неполярный конденсатор 0.1-0.22 мкФ 400-630В) непосредственно к клеммам нагрузки.

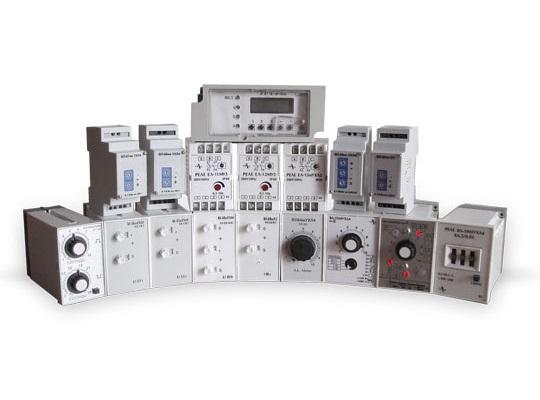

Производителем реле ВЛ-73М и других реле этой серии является, например, ПАО «Электротехнический завод Релсис».

Для получения подробной информации о схемах подключения и более детальных технических характеристиках рекомендуется обратиться к инструкции по эксплуатации или паспорту на конкретное реле ВЛ-73М.
