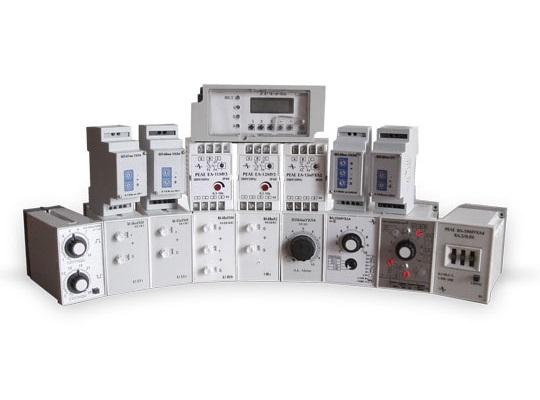

Реле времени ВЛ-76А относится к серии универсальных электронных реле времени предназначенных для коммутации электрических цепей с заранее заданными выдержками времени в схемах автоматики и защиты промышленного оборудования.
Основные характеристики и функции ВЛ-76А
Назначение: Реле ВЛ-76А является однокомандным реле времени с задержкой на отключение. Это означает, что при подаче напряжения питания и управляющего сигнала выходные контакты реле мгновенно переключаются. После снятия управляющего сигнала начинается отсчет заданной выдержки времени, по истечении которой контакты возвращаются в исходное состояние.
Диапазон выдержек времени: ВЛ-76А, как и другие реле этой серии, имеет широкий диапазон уставок времени, который обычно находится в пределах от 0,1 секунды до 60 минут или даже до 60 часов (в зависимости от конкретной модификации и выбранного поддиапазона). Установка времени производится с помощью специальных мини-тумблеров или переключателей на корпусе реле.
Напряжение питания: Реле ВЛ-76А выпускается в нескольких исполнениях по напряжению питания, как правило, это ~/=24 В, 110 В или 220 В переменного/постоянного тока с частотой 50-60 Гц.
Тип контактов: Обычно реле имеет две группы переключающих контактов (2п), что позволяет использовать его для управления различными нагрузками.
Потребляемая мощность: Не превышает 6,5 ВА (Вт).
Номинальный ток контактов: До 4 А.
Конструктивное исполнение: Реле выполнено в унифицированном корпусе модульного типа, что позволяет устанавливать его на стандартную DIN-рейку в ряд с другими компонентами.
Индикация: Наличие светодиодов на лицевой панели для индикации наличия питания и срабатывания реле.
Условия эксплуатации: Реле предназначено для эксплуатации в умеренном и холодном климате (УХЛ4) или во всех макроклиматических районах на суше, кроме очень холодного, в закрытых отапливаемых помещениях (О4). Диапазон рабочих температур: от -40 до +55°С.
Принцип работы: В основе работы реле лежит полупроводниковая схема с импульсным генератором. Изменение частоты этого генератора позволяет регулировать временную выдержку. При подаче питания и управляющего сигнала на входные клеммы, выходные контакты реле мгновенно изменяют свое состояние. Отсчет выдержки времени начинается с момента снятия управляющего сигнала, и по истечении заданного интервала выходные контакты возвращаются в исходное положение.
Применение
Благодаря своей функциональности и широкому диапазону выдержек, реле ВЛ-76А широко использовалось в:
Системах управления технологическими процессами
Схемах автоматизации производственных линий
Системах защиты электроустановок
Различных устройствах контроля и сигнализации
Важное замечание
Стоит отметить, что реле ВЛ-76А снято с производства и заменено более современными аналогами, такими как ВЛ-176. Новые модели обладают улучшенными характеристиками, универсальным питанием, более широким диапазоном уставок в одном исполнении и повышенной точностью.
Если вам требуется получить более детальные схемы подключения или точные технические параметры для конкретной модификации ВЛ-76А, всегда рекомендуется обращаться к оригинальному руководству по эксплуатации или к производителю (если это возможно).
