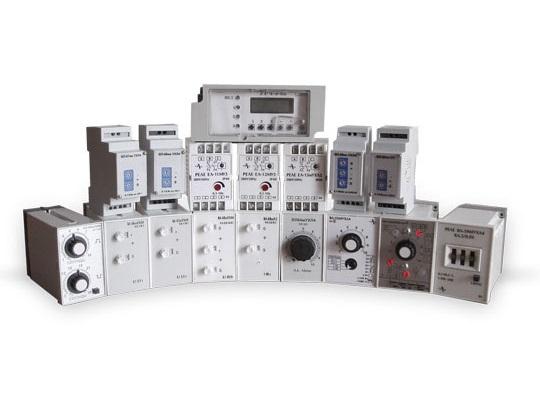

Реле ВЛ-81
Наличие: Есть в наличии
Описание
Основные особенности и характеристики ВЛ-81:
- Назначение и функция: ВЛ-81 является трехцепным реле времени с выдержкой времени на включение в каждой цепи. Это означает, что оно может управлять до трех независимых электрических цепей (К1, К2, К3), и для каждой цепи можно установить свою выдержку времени на включение (t1, t2, t3).
- При подаче напряжения питания на реле, начинается отсчет времени для каждой из трех цепей.
- По истечении заданной выдержки времени для каждой цепи, соответствующие выходные контакты переключаются.
- Режимы работы: ВЛ-81 может работать как в одиночном режиме (реле срабатывает один раз после отсчета времени), так и в циклическом режиме ("цикл"). В циклическом режиме после выключения третьей цепи все реле возвращаются в начальное положение, и цикл повторяется.
- Диапазон выдержек времени: Имеет широкий диапазон уставок времени, который может быть установлен от 0,1 секунды до 99 часов (в зависимости от поддиапазона). Поддиапазоны могут включать:
- 0,1 - 9,9 с
- 1 - 99 с
- 0,1 - 9,9 мин
- 1 - 99 мин
- 0,1 - 9,9 ч
- 1 - 99 ч Регулировка осуществляется с помощью переключателей на лицевой панели.
- Напряжение питания: Выпускались в различных исполнениях по напряжению питания, обычно это DC/AC 90-264 В или DC/AC 18-100 В. Реле на 220 В, 50 Гц могут быть подключены на 380 В, 50 Гц через дополнительный гасящий резистор.
- Тип контактов: Обычно имеет переключающие контакты для каждой из трех цепей.
- Потребляемая мощность: Не более 5 ВА (Вт).
- Коммутируемая мощность:
- Постоянный ток: до 30 Вт (для режима DC-11).
- Переменный ток: до 400 В·А (для режима AC-22).
- Диапазон коммутируемых напряжений:
- Постоянный ток: 12-250 В.
- Переменный ток: 12-400 В.
- Конструктивное исполнение: Реле выполнено в корпусе для выступающего монтажа с передним присоединением проводов под винт. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².
- Индикация: Наличие светодиодных индикаторов на лицевой панели:
- Зеленый светодиод - индикация наличия напряжения питания.
- Три красных светодиодных индикатора - индикация состояния каждого из трех выходных реле (К1, К2, К3).
- Условия эксплуатации:
- Климатическое исполнение: У3 или Т3 (для умеренного или тропического климата).
- Диапазон рабочих температур: от -40 до +55°С (до +60°С при высоте до 1000 м, до +50°С при высоте до 2000 м).
- Относительная влажность воздуха: до 98% при 25°С (для У3) и до 98% при 35°С без конденсации влаги (для Т3).
- Стойкость к вибрационным нагрузкам по группе М7 ГОСТ 17516.1-90.
Применение:
Реле ВЛ-81 широко использовалось в различных системах автоматизации, где требовалось одновременное или последовательное управление несколькими цепями с заданными задержками времени, например:
- В системах управления освещением.
- В технологических процессах с последовательным включением оборудования.
- В системах сигнализации и контроля.
Важное замечание:
Как и многие другие реле старых серий, реле ВЛ-81 могло быть снято с производства и заменено более современными аналогами с улучшенными характеристиками и функционалом (например, ВЛ-181 или другие серии). Однако, на рынке до сих пор можно найти эти реле или их восстановленные версии.
Для получения точных схем подключения и подробных технических параметров конкретной модификации ВЛ-81 всегда рекомендуется обращаться к его оригинальному руководству по эксплуатации или техническому паспорту изделия.
