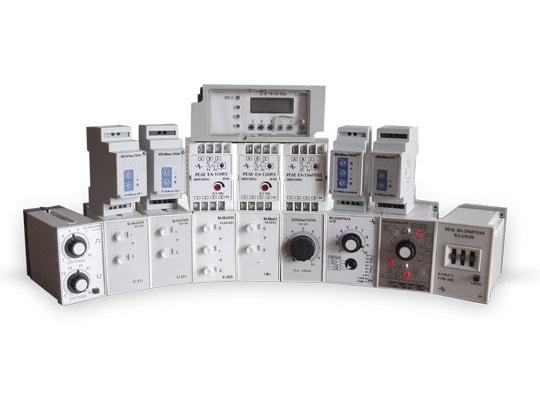

Реле ВЛ-101А

Основные характеристики и особенности реле ВЛ-101А:

• Назначение: Осуществляет коммутацию электрических цепей с заданной временной задержкой. В отличие от ВЛ-100А, которое срабатывает после подачи напряжения, ВЛ-101А отсчитывает время после снятия напряжения питания.
• Принцип работы: Отсчет времени осуществляется путем подсчета импульсов, генерируемых высокочастотным трансформатором и поступающих на двоично-десятичный счетчик.
• Диапазоны выдержек времени: Имеет ступенчатую регулировку уставок. Типичные диапазоны:
  • 0,05 - 4,95 с
  • 0,1 - 9,9 с
  • 0,2 - 19,8 с
  • 0,3 - 29,7 с
• Напряжение питания: Может работать как от постоянного, так и от переменного тока (50 Гц). Типичные напряжения питания:
  • Постоянный ток: 110, 115, 220, 230 В
  • Переменный ток: 100, 220, 380 В
  • Допустимые отклонения напряжения питания: от 0,8 до 1,1 Uном.
• Коммутируемые параметры:
  • Коммутируемое напряжение: от 24 до 250 В (постоянный и переменный ток).
  • Коммутируемый ток: от 0,01 до 2 А.
  • Коммутируемая мощность:
    • В цепи переменного тока: до 300 ВА (при cosφ = 0,5).
    • В цепи постоянного тока: до 60 Вт (при $t=0,005$ с) и 30 Вт (при $t=0,02$ с).
• Контакты: Трехцепное реле, обычно имеет:
  • Один переключающий мгновенного действия.
  • Один проскальзывающий.
  • Один с выдержкой времени.
• Эксплуатация:
  • Климатическое исполнение: У3 и Т3 по ГОСТ 15150 (для умеренного и тропического климата).
  • Диапазон рабочих температур: от -40°С до +55°С (при высоте до 1000 м) и от -40°С до +50°С (при высоте до 2000 м).
  • Относительная влажность воздуха: до 98% при +35°С (без конденсации влаги).
  • Механическая износостойкость: 1 000 000 циклов (без нагрузки).
  • Коммутационная износостойкость: 50 000 циклов.
• Монтаж: Выступающий монтаж с передним или задним подключением проводов. Возможность установки на DIN-рейку.
• Особенности:
  • Ступенчатая регулировка уставок срабатывания (с дискретностью 1% от максимального значения).
  • Наличие прозрачной крышки с возможностью пломбирования для визуального контроля и оперативного изменения уставок.
  • Светодиодная индикация срабатывания выходного реле.
  • Относительно компактные габариты и малый вес.

Назначение:

ВЛ-101А используется для создания временных задержек в различных системах, где требуется последовательность или задержка в работе оборудования, например, в:

• Системах релейной защиты и автоматики.
• Противоаварийных системах.
• Промышленной автоматике.
• Устройствах управления электрическими цепями.

Аналоги:

Среди аналогов и более современных замен ВЛ-101А можно назвать различные реле времени, например, серии РВ, РСВ, а также более современные микропроцессорные реле времени, предлагаемые разными производителями. Конкретные аналоги могут зависеть от требуемых характеристик и функционала.
