Трансформатор ТОЛУ-10

Трансформатор тока ТОЛУ-10 — это опорный литой измерительный трансформатор тока, предназначенный для измерения больших токов в цепях высокого напряжения 6-10 кВ и преобразования их в меньшие значения, удобные для измерения стандартными измерительными приборами, устройствами защиты (реле) и автоматики. Он также обеспечивает гальваническую развязку между цепями высокого и низкого напряжения, обеспечивая безопасность персонала и измерительного оборудования.

Расшифровка обозначения ТОЛУ-10:

• ТОЛУ — Трансформатор Опорный Литой Универсальный.
• 10 — номинальное напряжение, кВ.

Основные функции:

• Преобразование высокого первичного тока в низкий вторичный ток для измерения.
• Гальваническая развязка цепей измерения и защиты от высокого напряжения.
• Передача сигнала измерительной информации измерительным приборам, устройствам защиты и управления.

Конструкция:

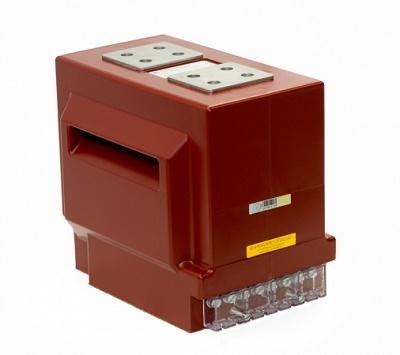

Трансформатор ТОЛУ-10 выполнен в литом исполнении из эпоксидной смолы, что обеспечивает высокую механическую прочность, влагостойкость и устойчивость к воздействию окружающей среды. Он предназначен для установки внутри помещений (в комплектных распределительных устройствах КРУ, КРУН, КСО). Конструктивно представляет собой литой блок с первичной обмоткой (шина или несколько витков толстого провода) и несколькими вторичными обмотками (тонкий провод).

Основные технические характеристики:

Трансформаторы ТОЛУ-10 выпускаются с различными номинальными первичными токами и классами точности. Обобщенные характеристики:

• Номинальное напряжение (Un): 10 кВ.
• Наибольшее рабочее напряжение (Um): 12 кВ.
• Номинальная частота (fn): 50 Гц.
• Номинальный первичный ток (Ipn): от 5 до 1000 А (5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000 А).
• Номинальный вторичный ток (Isn): 1 А или 5 А.
• Количество вторичных обмоток: 2 или 3 (обычно одна для измерения и одна или две для защиты).
• Класс точности для измерительных обмоток: 0,2S; 0,5S; 0,5; 1; 3. (Класс точности 0,2S и 0,5S обеспечивают более высокую точность измерений, чем 0,5, 1 и 3).
• Класс точности для защитных обмоток: 5P; 10P. (Класс точности 5P означает, что погрешность измерения тока короткого замыкания не превышает 5% при кратности тока, указанной в классе точности. Аналогично для 10P – 10%).
• Номинальная нагрузка вторичных обмоток (Sn): зависит от класса точности и первичного тока, например, 5, 10, 15, 20, 30 В·А. (Это полная мощность, которую может обеспечить вторичная обмотка при заданном классе точности).
• Номинальный коэффициент безопасности приборов (КБП): ≤600А - 3, ≥800A - 5 (для измерительных обмоток). (КБП показывает, во сколько раз ток, протекающий по первичной обмотке, может превышать номинальный, прежде чем произойдет насыщение магнитопровода, что приведет к искажению показаний измерительных приборов).
• Ток термической стойкости (Ith): зависит от первичного тока, например, от 1,32 кА до 72 кА (для 1 секунды). (Это максимальный ток, который трансформатор выдерживает в течение 1 секунды без повреждений).
• Ток электродинамической стойкости (Idyn): зависит от первичного тока, например, от 3,5 кА до 180 кА. (Это максимальный ток, который трансформатор выдерживает при коротком замыкании без механических повреждений).
• Масса: зависит от исполнения и номинального тока, обычно от 10 до 25 кг.

Применение:

Трансформаторы ТОЛУ-10 используются в:

• Комплектных распределительных устройствах (КРУ, КРУН, КСО) 6-10 кВ.
• Распределительных подстанциях.
• Системах учета электроэнергии (коммерческий учет).
• Цепях релейной защиты и автоматики.

Преимущества:

• Надежность и долговечность (благодаря литой конструкции).
• Высокая точность измерений (особенно классы 0,2S и 0,5S).
• Стойкость к воздействию окружающей среды (влага, пыль).
• Простота монтажа (опорное исполнение).

Важные параметры при выборе:

При выборе трансформатора ТОЛУ-10 необходимо учитывать следующие параметры:

• Номинальное напряжение сети (Un): должно соответствовать напряжению сети (10 кВ).
• Номинальный первичный ток (Ipn): должен соответствовать или быть немного больше максимального рабочего тока в цепи.
• Номинальный вторичный ток (Isn): выбирается в зависимости от типа подключаемых измерительных приборов (1 А или 5 А).
• Класс точности измерительных обмоток: выбирается в зависимости от требований к точности измерений. Для коммерческого учета обычно используются классы 0,2S или 0,5S.
• Класс точности защитных обмоток: выбирается в зависимости от требований к быстродействию и селективности защиты.
• Номинальная нагрузка вторичных обмоток: должна быть согласована с нагрузкой подключаемых приборов и реле.
• Количество вторичных обмоток: определяется необходимостью использования трансформатора для измерения и защиты.
• Ток термической и электродинамической стойкости: должны соответствовать ожидаемым токам короткого замыкания в месте установки.

Важно: При работе с трансформаторами тока ТОЛ-10 необходимо строго соблюдать правила техники безопасности при работе с электроустановками высокого напряжения. Ни в коем случае нельзя размыкать вторичную цепь трансформатора тока во время работы, так как это может привести к возникновению опасного напряжения на разомкнутых контактах и поражению электрическим током.
