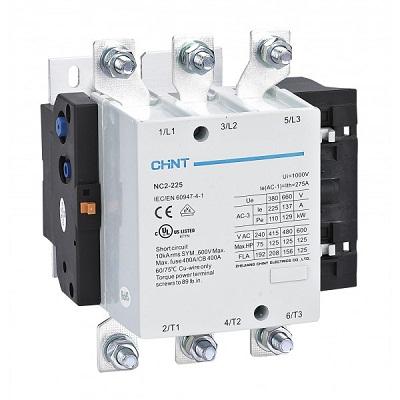

Контактор NC2-225

Контактор NC2-225 — это мощный электромагнитный контактор переменного тока от компании CHINT (серия NC2), предназначенный для дистанционного включения и отключения электрических цепей, управления мощными электродвигателями, освещением, нагревательными системами и другими нагрузками в промышленных и коммерческих объектах.

Основное назначение

• Коммутация цепей переменного тока частотой 50/60 Гц
• Управление асинхронными электродвигателями в категории AC-3
• Работа в цепях категории AC-1 (резистивная нагрузка)
• Использование в пускателях, системах АВР, щитах управления, конвейерах, насосах, компрессорах, вентиляторах и т.д.

Ключевые технические характеристики

• Номинальный рабочий ток (Ie):
  • AC-3 (400 В) → 225 А
  • AC-1 (400 В) → до 250–315 А (в зависимости от версии и производителя)
• Номинальная коммутируемая мощность двигателя (AC-3, 400 В, 50 Гц): 110 кВт (при 380–400 В ≈ 110 кВт, при 660 В ≈ 200 кВт в некоторых таблицах)
• Количество полюсов:
  • Основное исполнение → 3-полюсный (3НО главные контакты)
  • Есть версия → 4-полюсный (NC2-225/4, 4НО)
• Номинальное напряжение главных контактов (Ue): до 690 В AC (некоторые источники указывают до 1000 В изоляции)
• Номинальное напряжение изоляции (Ui): 1000 В
• Напряжение управления катушки (Us) — наиболее распространённые варианты:
  • 220–240 В AC (самый популярный, часто обозначают 230 В)
  • 380–415 В AC
  • 110 В AC
  • 24 В, 48 В, 500 В и другие (по заказу)
• Категории применения: AC-1, AC-2, AC-3, AC-4
• Степень защиты: IP20
• Категория загрязнения среды: 3
• Механическая износостойкость: до 6 000 000 циклов (6 млн)
• Коммутационная износостойкость (AC-3): обычно 0,5–1 млн циклов
• Габаритные размеры (примерно для 3-полюсной версии): 171 × 197 × 183 мм (Ш × В × Г)
• Способ крепления: на DIN-рейку 35 мм и/или винтами на панель
• Возможность установки вспомогательных контактов: да (боковые и фронтальные блоки контактов серии NC2)
• Климатическое исполнение: обычно УХЛ4 или аналог (промышленное исполнение)

Преимущества серии NC2-225

• Высокая надёжность и большой ресурс
• Компактные размеры для своего класса мощности
• Широкий выбор напряжений катушки
• Совместимость с тепловыми реле серии NR2 / NXR и пусковыми устройствами CHINT
• Соответствие международным стандартам: IEC/EN 60947-4-1, CE, иногда VDE, UL, GOST и др.
• Доступная цена по сравнению с европейскими аналогами (Schneider LC1F, ABB AF, Siemens 3TF/3TK и т.д.)

Пример маркировки

• NC2-225 225А 230В/АС3 50Гц (R) — 3-полюсный, катушка 230 В AC
• NC2-225/4 225А 220-240В/АС3 50Гц (R) — 4-полюсный вариант

Контактор NC2-225 отлично подходит для замены устаревших моделей серии КТИ, КМИ, ПМЛ на объектах, где требуется надёжная коммутация токов 150–250 А.

Если нужен конкретный вариант (напряжение катушки, 3P/4P, наличие вспомогательных контактов), уточните — подберём вариант и актуальную цену.
