Реле РНПП-312

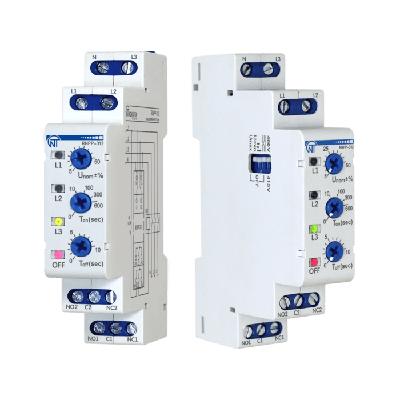

Реле напряжения РНПП-312 — это многофункциональное устройство, предназначенное для защиты трехфазного электрооборудования от основных аварийных ситуаций в сети. Оно контролирует не только уровень напряжения, но и наличие, последовательность и симметрию фаз. Производится компанией «Новатек-Электро».

Основные функции:

• Контроль напряжения:
  • Контроль минимального и максимального напряжения каждой фазы.
• Контроль состояния фаз:
  • Контроль обрыва фаз.
  • Контроль правильной последовательности фаз.
  • Контроль «слипания» фаз (соединение двух или более фаз между собой).
  • Контроль асимметрии (перекоса) фаз.
• Регулируемые параметры:
  • Пороги срабатывания по минимальному и максимальному напряжению.
  • Время автоматического повторного включения (АПВ).
  • Время задержки срабатывания защиты.
• Различные режимы работы: Контроль минимального/максимального напряжения, только минимального, только максимального, контроль наличия фаз, контроль чередования и слипания фаз, контроль перекоса фаз.
• Отключение нагрузки: При любом отклонении параметров сети от нормы реле отключает нагрузку.
• Автоматическое повторное включение (АПВ): После восстановления нормальных параметров сети нагрузка автоматически включается с заданной задержкой.
• Индикация: Светодиодная индикация наличия напряжения на каждой фазе, режима работы и типа аварии.
• Два независимых выходных реле: Позволяют управлять двумя цепями нагрузки или использовать одно реле для отключения нагрузки, а другое для сигнализации.

Технические характеристики:

• Номинальное линейное/фазное напряжение: 380/220 В или 400/230 В (в зависимости от модификации)
• Частота сети: 50/60 Гц
• Диапазон регулировки Umin: 160-210 В (для 220 В) или 184-241 В (для 230 В)
• Диапазон регулировки Umax: 230-270 В (для 220 В) или 265-310 В (для 230 В)
• Величина асимметрии (перекоса) фаз, на которую реагирует реле: 30 В
• Время срабатывания при асимметрии (перекосе) фаз: 0,2 с
• Время срабатывания при обрыве фазы: 0,2 с
• Время АПВ: 5-600 с (регулируемое)
• Максимальный ток коммутации реле: 5 А (активная нагрузка) — Важно: РНПП-312 не коммутирует непосредственно силовую цепь, а управляет контактором (магнитным пускателем).
• Потребляемая мощность: не более 5 Вт
• Степень защиты: IP20
• Монтаж: на DIN-рейку (2 модуля)
• Диапазон рабочих температур: от -25 до +55 °С

Особенности и преимущества:

• Многофункциональность: Контроль всех основных параметров трехфазной сети.
• Гибкая настройка: Регулируемые параметры и режимы работы позволяют адаптировать реле под различные условия эксплуатации.
• Быстрое реагирование на аварии: Минимальное время срабатывания обеспечивает оперативную защиту оборудования.
• Два выходных реле: Расширенные возможности применения.
• Компактный размер: Удобство монтажа в щиток.

Применение:

РНПП-312 применяется для защиты:

• Трехфазных электродвигателей.
• Компрессоров.
• Насосов.
• Станков с ЧПУ.
• Другого промышленного и бытового трехфазного оборудования.

Принцип работы:

Реле постоянно контролирует параметры трехфазной сети. При выходе любого из контролируемых параметров за установленные пределы происходит отключение нагрузки. После восстановления нормальных параметров и истечения времени АПВ нагрузка автоматически включается.

Важные моменты:

• РНПП-312 не коммутирует непосредственно силовую цепь нагрузки. Для коммутации мощной нагрузки необходимо использовать контактор (магнитный пускатель), управляемый реле.
• Перед установкой и настройкой необходимо внимательно ознакомиться с инструкцией по эксплуатации.
• Параметры срабатывания реле должны соответствовать требованиям защищаемого оборудования.
• При выборе контактора необходимо учитывать мощность нагрузки.

РНПП-312 — это надежное и эффективное устройство для защиты трехфазного оборудования от аварий в сети. Оно обеспечивает комплексную защиту и предотвращает дорогостоящий ремонт оборудования.
