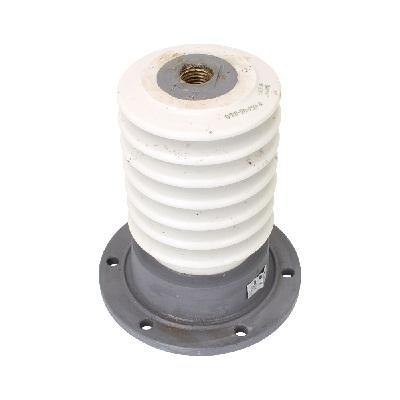

Изолятор ОФР-35-4
Наличие: Есть в наличии
Цену уточняйте
Описание
Изолятор ОФР-35-4 (II) УХЛ2 – это опорный фарфоровый изолятор, предназначенный для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций на номинальное напряжение 35 кВ.
Основные характеристики:
- Тип изолятора: Опорный фарфоровый
- Номинальное напряжение: 35 кВ
- Минимальная разрушающая сила на изгиб: 4 кН
- Длина пути утечки, не менее: 60 см
- Климатическое исполнение: УХЛ2 (для эксплуатации в умеренном и холодном климате, категория размещения 2 - под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха)
- Высота (H): 356 мм
- Наружный диаметр (D): 220 мм
- Масса: 14,6 кг
Расшифровка маркировки:
- О - опорный
- Ф - фарфоровый
- Р - ребристый (конфигурация изоляционной детали)
- 35 - номинальное напряжение в кВ
- 4 - минимальная разрушающая сила на изгиб в кН
- (II) - вариант исполнения
- УХЛ2 - климатическое исполнение и категория размещения по ГОСТ 15150
Применение:
Изоляторы ОФР-35-4 (II) УХЛ2 применяются для комплектации:
- Разъединителей внутренних установок
- Выключателей
- Силовых шкафов
- Предохранителей
- Для изоляции шин
Данный изолятор соответствует требованиям ГОСТ 9984-85.
