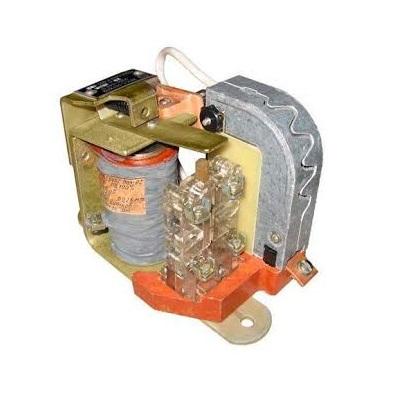

Контактор КТК-1-10

Наличие: Есть в наличии

Цену уточняйте

Описание

Контактор КТК-1-10 – это электромагнитный контактор, предназначенный для коммутации электрических цепей, преимущественно постоянного тока, в крановом и тяговом электрооборудовании. Он также может применяться в цепях переменного тока.


Расшифровка обозначения КТК-1-10:

  • КТК: Контактор Тяговый Крановый.
  • 1: Условное обозначение габарита (размера) контактора.
  • 10: Условное обозначение номинального тока.

Основные технические характеристики:

  • Номинальное напряжение главной цепи (U<sub>e</sub>):
    • Постоянный ток: до 220 В.
    • Переменный ток: до 380/440 В (50/60 Гц).
  • Номинальный ток (I<sub>n</sub>): Вероятно скорее всего, это будет в диапазоне 10-25А.
  • Номинальное напряжение катушки управления (U<sub>c</sub>): Постоянный ток: 110 В, 220 В. Встречаются и другие значения, например 170В.
  • Число циклов включений-отключений в час: 1200 (для повторно-кратковременного режима).
  • Механическая износостойкость: 16 000 000 циклов ВО (включение-отключение).
  • Коммутационная износостойкость: Зависит от режима работы и нагрузки.
  • Время включения: 7,5-10 мс.
  • Время отключения: Зависит от исполнения.
  • Тип вспомогательных контактов: 1з + 1р (один замыкающий и один размыкающий).
  • Номинальное напряжение вспомогательной цепи: Соответствует напряжению главной цепи.
  • Степень защиты: Обычно IP00 (открытое исполнение), что требует установки в защищенный шкаф.
  • Климатическое исполнение: У3 (для умеренного климата).
  • Масса: Зависит от исполнения.

Конструкция:

Контактор КТК-1-10 состоит из следующих основных частей:

  • Электромагнитная система: Катушка управления и сердечник.
  • Контактная система: Главные и вспомогательные контакты.
  • Дугогасительная система (в некоторых исполнениях): Предназначена для гашения электрической дуги.
  • Корпус: Обеспечивает механическую защиту и крепление элементов контактора.

Принцип работы:

При подаче напряжения на катушку управления создается магнитное поле, которое притягивает якорь. Якорь приводит в движение систему контактов, замыкая главные и вспомогательные контакты. При снятии напряжения с катушки пружина возвращает якорь в исходное положение, размыкая контакты.

Области применения:

  • Крановое оборудование (мостовые, козловые, башенные краны).
  • Тяговое оборудование (электровозы, трамваи, троллейбусы).
  • Электроприводы станков и другого промышленного оборудования.
  • Системы управления электроприводами постоянного и переменного тока, где требуется коммутация меньших токов, чем у КТК-1-20.

Преимущества:

  • Надежная конструкция.
  • Высокая коммутационная способность (в своем диапазоне токов).
  • Большая механическая износостойкость.

Меры безопасности:

  • Монтаж и обслуживание контакторов должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности при работе с электроустановками.
  • Перед началом работ необходимо убедиться в отсутствии напряжения.
  • Не допускается эксплуатация контакторов с поврежденными элементами.

Важные моменты при выборе:

  • Номинальный ток: Это ключевой параметр, который необходимо уточнить по документации или у поставщика.
  • Напряжение катушки управления: Убедитесь, что оно соответствует напряжению в цепи управления.
  • Состояние (новый/б/у): При покупке б/у контактора необходимо тщательно проверить его состояние.
  • Документация: Запрашивайте у поставщика техническую документацию (паспорт) на контактор.
