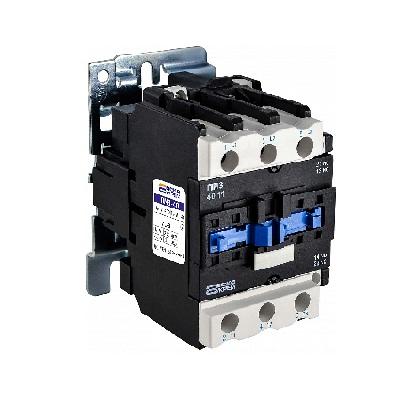

Пускатель ПМ 3-40

Магнитный пускатель ПМ 3-40, широко известный также под международным обозначением LC1-D4011, является электромагнитным контактором третьего габарита. Он предназначен для коммутации силовых электрических цепей и преимущественно используется для дистанционного управления асинхронными электродвигателями с короткозамкнутым ротором. Функционал пускателя включает выполнение операций пуска, останова и, при использовании в паре с другим пускателем в реверсивной сборке, изменения направления вращения двигателя. Помимо управления электродвигателями, ПМ 3-40 (LC1-D4011) применяется для коммутации различных типов нагрузок в низковольтных сетях, таких как мощные нагревательные элементы или осветительные установки.

Расшифровка обозначения:

• ПМ - Тип аппарата: Пускатель Магнитный.
• 3 - Габарит пускателя, который определяет его физические размеры и номинальные коммутационные характеристики. "3" соответствует третьему габариту.
• 40 - Номинальный рабочий ток в категории применения АС-3, составляющий 40 Ампер. Категория АС-3 используется для коммутации электродвигателей с частыми пусками и остановами.
• 11 - Указывает на конфигурацию дополнительных контактов. "11" в данном случае означает наличие одного нормально открытого (1НО) и одного нормально закрытого (1НЗ) дополнительных контактов.
• (LC1-D4011) - Параллельное международное обозначение, соответствующее серии контакторов LC1-D. Здесь "40" соответствует номинальному току АС-3 (40А), а "11" указывает на наличие 1НО + 1НЗ дополнительных контактов.

Основные технические характеристики:

• Номинальный рабочий ток (Категория АС-3): 40 А – для управления асинхронными электродвигателями.
• Номинальный рабочий ток (Категория АС-1): Выше, чем для АС-3, может составлять до 60-80 А (для резистивных и слабоиндуктивных нагрузок).
• Номинальное рабочее напряжение (Ue): До 660 В переменного тока. Типичные значения рабочего напряжения включают 220В, 380В, 400В.
• Номинальное напряжение изоляции (Ui): Как правило, 660 В.
• Номинальное импульсное выдерживаемое напряжение (Uimp): Типично 6 кВ.
• Номинальное напряжение катушки управления (Us): Доступны различные варианты исполнения по напряжению катушки: 24В, 36В, 42В, 110В, 220В, 380В переменного тока. Напряжение катушки выбирается в зависимости от системы управления.
• Количество и тип главных контактов: 3 нормально открытых (3NO) силовых контакта для коммутации трехфазной сети.
• Количество и тип дополнительных контактов: 1 нормально открытый (1НО) и 1 нормально закрытый (1НЗ). Эти контакты используются в схемах управления, блокировки и сигнализации.
• Электрическая износостойкость: Обычно составляет не менее 0.8 - 1 миллиона циклов коммутации при работе в режиме АС-3.
• Механическая износостойкость: Значительно превышает электрическую, может достигать 8-20 миллионов циклов.
• Степень защиты: Стандартно IP20, что обеспечивает защиту от попадания твердых частиц размером более 12 мм. Для работы в более жестких условиях требуется использование защитных оболочек.
• Диапазон рабочих температур: Типичный рабочий диапазон температур окружающей среды от -10°C до +50°C (некоторые источники указывают более широкий диапазон, например, от -15°C до +45°C).
• Способ монтажа: Предусматривает как установку на стандартную 35 мм DIN-рейку, так и крепление на монтажную панель с помощью винтов.
• Режим эксплуатации: Предназначен для продолжительной работы.

Области применения:

Пускатель ПМ 3-40 (LC1-D4011) находит широкое применение в различных промышленных и инфраструктурных объектах для управления мощным электрооборудованием:

• Управление электродвигателями насосов, вентиляторов, компрессоров, конвейеров, кранов, станков и другого промышленного оборудования соответствующей мощности.
• Коммутация мощных резистивных и индуктивных нагрузок в системах отопления, освещения промышленных объектов и других электроустановках.
• Использование в качестве силового контактора в автоматизированных системах управления технологическими процессами.
• Применяется в составе распределительных устройств, щитов управления двигателями и вводно-распределительных устройств.
• В комбинации с соответствующим тепловым реле (например, серии РТ или LR) обеспечивает надежную защиту электродвигателей от перегрузок, заклинивания ротора и обрыва фазы.
• Дополнительные контакты 1НО+1НЗ расширяют возможности применения пускателя в схемах автоматики, позволяя реализовать различные логические функции и сигнализацию состояния.

Пускатель ПМ 3-40 (LC1-D4011) является надежным и функциональным коммутационным аппаратом, широко используемым в промышленных электроустановках для эффективного и безопасного управления электроприводами и мощными нагрузками.
