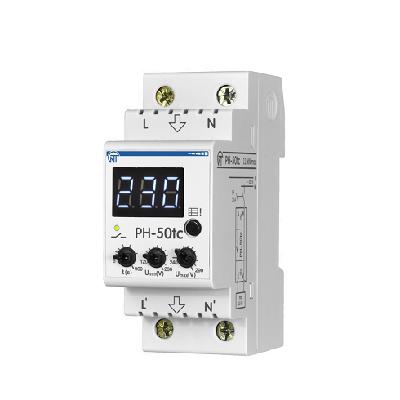

Реле РН-50ТС

Реле напряжения РН-50ТС (производства Новатек-Электро) — это современное однофазное устройство защиты бытовой и промышленной техники от опасных отклонений напряжения в сети 220–240 В с возможностью отключения нагрузки до 50 А (максимальная мощность ~11 кВт). Отличается наличием встроенной термозащиты (контроль температуры силовых контактов), цифровой индикацией и удобной настройкой всех параметров.

Назначение

Реле РН-50ТС предназначено для:

• защиты холодильников, кондиционеров, стиральных и посудомоечных машин, бойлеров, насосов, котлов, компьютеров, ТВ и другой чувствительной техники;
• автоматического отключения нагрузки при выходе напряжения за установленные пределы;
• автоматического включения после восстановления нормального напряжения (с регулируемой задержкой);
• защиты от перегрева самого реле при больших токах или плохом контакте.

Основные технические характеристики

• Номинальное напряжение сети: 230 / 240 В (переменное, однофазное)
• Рабочий диапазон измерения напряжения: 100–350 В
• Точность измерения напряжения: ±5 % (в диапазоне 100–350 В)
• Максимальный коммутируемый ток: 50 А (непрерывно)
• Максимальная мощность нагрузки: ~11 кВт (при 220–230 В)
• Диапазон настройки нижнего порога отключения (Uмин): обычно 120–210 В (регулируется пользователем)
• Диапазон настройки верхнего порога отключения (Uмакс): обычно 230–290 В (регулируется пользователем)
• Время автоматического повторного включения (АПВ) после восстановления напряжения: регулируемое от 5 до 900 секунд
• Время готовности после подачи питания: < 0,8 с
• Частота сети: 47–65 Гц
• Собственное потребление: очень низкое (обычно < 2–3 Вт)
• Тип контакта: 1NO (нормально разомкнутый силовой)
• Механическая износостойкость: > 10 млн циклов
• Коммутационная износостойкость: > 100 тыс. циклов при номинальной нагрузке
• Климатическое исполнение: УХЛ4 (–20…+55 °C, без конденсации)
• Степень защиты: IP20 (клеммы), корпус для установки внутри щита
• Крепление: на DIN-рейку 35 мм (ширина корпуса 3 модуля — 54–60 мм)
• Габаритные размеры: ≈ 90 × 60 × 36–40 мм (высота × ширина × глубина)
• Масса: ≈ 180–220 г

Особенности РН-50ТС (отличия от базовых моделей РН-50 / РН-113)

• Встроенная термозащита — реле отключает нагрузку при перегреве силовых контактов (> примерно 80–90 °C)
• Цифровой семисегментный индикатор — показывает текущее напряжение, коды ошибок, установленные пороги
• Удобная регулировка всех параметров потенциометрами и кнопками
• Индикация состояния: зелёный — норма, красный — авария, мигание — обратный отсчёт АПВ
• Функция «памяти аварии» (индикация причины последнего отключения)
• Возможность принудительного включения нагрузки кнопкой «Тест/Вкл»

Установка и подключение

• Монтаж на DIN-рейку в распределительном щите.
• Подключение: входные клеммы L N (сеть 220 В) → выходные клеммы L' N' (нагрузка).
• Нагрузка подключается после реле (реле разрывает фазный провод).
• Рекомендуется ставить перед реле автоматический выключатель на 40–50 А (С или D).

Комплектация (стандартная)

• Реле РН-50ТС
• Руководство по эксплуатации + паспорт
• Упаковка

Реле РН-50ТС — один из самых надёжных и функциональных приборов в своём классе на 50 А с термоконтролем. Подходит как для квартиры / частного дома, так и для небольших производств, мастерских, магазинов, где есть мощная однофазная нагрузка.
