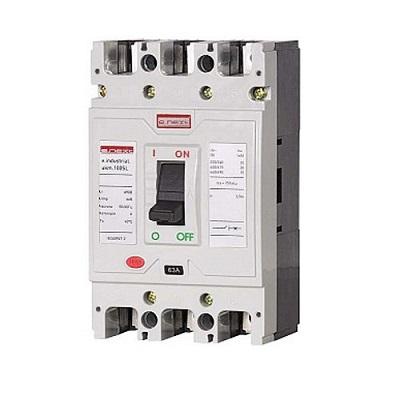

Автомат e.industrial.ukm.100SL.32 3P 32А 20кА E.NEXT

Автоматический выключатель e.industrial.ukm.100SL.32 3P 32А 20кА E.NEXT – это трехполюсный автоматический выключатель, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий, а также для оперативного (нечастого, до 30 раз в сутки) включения и отключения электрических цепей напряжением до 660 В переменного тока частотой 50 Гц. Производится компанией E.NEXT и относится к серии e.industrial.ukm.SL.

Основные характеристики:

• Производитель: E.NEXT
• Серия: e.industrial.ukm.SL
• Количество полюсов: 3 (для трехфазных сетей)
• Номинальный ток (In): 32 А (максимальный ток, который выключатель может пропускать длительное время без срабатывания)
• Отключающая способность (Icu): 20 кА (максимальный ток короткого замыкания, который выключатель способен безопасно отключить)
• Номинальное рабочее напряжение (Ue): до 660 В AC
• Частота: 50 Гц
• Тип расцепителя: комбинированный (тепловой и электромагнитный)
• Монтаж: на монтажную панель
• Степень защиты: IP30 (корпус), IP00 (контактные зажимы)
• Соответствие стандартам: ДСТУ EN 60947-1, ДСТУ EN 60947-2

Функции:

• Защита от перегрузок: Тепловой расцепитель срабатывает при длительном превышении номинального тока, предотвращая перегрев проводки и оборудования.
• Защита от коротких замыканий: Электромагнитный расцепитель срабатывает мгновенно при резком увеличении тока, вызванном коротким замыканием, предотвращая повреждение оборудования и возникновение пожара.
• Оперативное включение и отключение: Автоматический выключатель можно использовать для ручного включения и отключения электрической цепи, но производитель указывает на нечастое использование (до 30 раз в сутки).

Применение:

Автоматические выключатели данной серии используются в:

• Вводно-распределительных устройствах (ВРУ)
• Щитах управления
• Промышленном оборудовании
• Коммерческих и бытовых электроустановках

Дополнительные технические характеристики (на основе доступной информации):

• Вес: ≈ 1,3 кг
• Максимальное сечение подключаемых проводников: 17,5*5 мм²
• Усилие зажима контактных зажимов: 10,5 Нм
• Износостойкость (механическая/электрическая): не менее 10000/2000 циклов
• Диапазон рабочих температур: от -40 до +40 °С
• Рабочее положение: вертикальное и горизонтальное с отклонением не более 5°
• Номинальная рабочая отключающая способность Ics (AC 400 В): 15 кА
• Номинальный кратковременный выдерживаемый ток (Icw, 1с): 12 In (12 * 32 А = 384 А)
• Уставка срабатывания по короткому замыканию (Im): 5-7 In (160-224 А)
• Высота над уровнем моря: не более 1000 м
• Изоляционное напряжение (Ui): 690 В
• Категория применения: A
