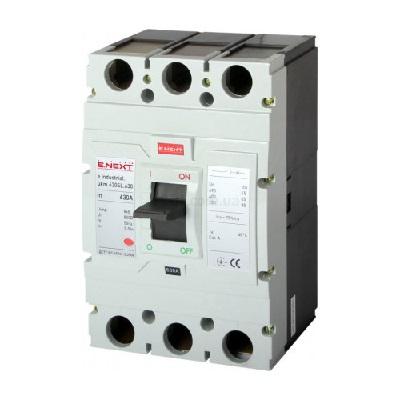

Автомат e.industrial.ukm.630SL.630 3P 630А 65кА E.NEXT

Автоматический выключатель e.industrial.ukm.630SL.630 3P 630А 65кА E.NEXT – это мощный трехполюсный силовой автоматический выключатель, предназначенный для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного (но нечастого, производитель рекомендует не более нескольких десятков операций в сутки) включения и отключения участков электрических сетей напряжением до 660 В переменного тока частотой 50 Гц. Производится компанией E.NEXT и относится к серии e.industrial.ukm.SL. Это одна из самых мощных моделей в линейке E.NEXT.

Подробные характеристики:

• Производитель: E.NEXT (Польша)
• Серия: e.industrial.ukm.SL (характеризуется пониженной кратностью электромагнитного расцепителя, что обеспечивает отключение коротких замыканий на больших расстояниях от источника питания)
• Артикул производителя: i0660021 (ключевой идентификатор для заказа и поиска)
• Количество полюсов: 3 (для трехфазных сетей)
• Номинальный ток (In): 630 А (максимальный ток, который выключатель может пропускать длительное время без срабатывания)
• Отключающая способность (Icu): 65 кА (максимальный ток короткого замыкания, который выключатель способен безопасно отключить)
• Номинальное рабочее напряжение (Ue): до 660 В AC
• Частота: 50 Гц
• Тип расцепителя: комбинированный (тепловой и электромагнитный)
• Монтаж: на монтажную панель (обычно используется для установки в шкафы и щиты)
• Степень защиты: IP30 (корпус), IP00 (контактные зажимы)
• Соответствие стандартам: ДСТУ EN 60947-1, ДСТУ EN 60947-2

Функции:

• Защита от перегрузок: Тепловой расцепитель (биметаллическая пластина) нагревается при протекании тока. При превышении номинального значения происходит изгиб пластины, что приводит к размыканию цепи. Защищает от длительных токовых перегрузок.
• Защита от коротких замыканий: Электромагнитный расцепитель (катушка с сердечником) срабатывает мгновенно при резком увеличении тока, вызванном коротким замыканием. Обеспечивает быстрое отключение цепи и предотвращает повреждение оборудования и возникновение пожара.
• Оперативное включение и отключение: Автоматический выключатель используется для ручного (оперативного) включения и отключения электрической цепи, но производитель настоятельно рекомендует не превышать несколько десятков операций в сутки из-за высоких токов и нагрузок.

Применение:

Автоматические выключатели данной серии применяются в:

• Вводно-распределительных устройствах (ВРУ) крупных объектов (промышленные предприятия, крупные торговые центры, высотные здания)
• Главных распределительных щитах (ГРЩ)
• Мощных промышленных установках (например, для защиты трансформаторов большой мощности, генераторов, мощных электродвигателей)

Дополнительные технические характеристики:

• Вес: ≈ 6,15 кг (значительный вес из-за больших габаритов и мощности)
• Максимальное сечение подключаемых проводников: 40*5 мм² (требуются специальные наконечники и инструменты для монтажа)
• Усилие зажима контактных зажимов: 22,5 Нм (очень высокое усилие зажима для обеспечения надежного контакта при больших токах)
• Износостойкость (механическая/электрическая): не менее 4000/2000 циклов (количество циклов включения-отключения)
• Диапазон рабочих температур: от -40 до +40 °С
• Рабочее положение: Вертикальное и горизонтальное с отклонением не более 5°
• Номинальная рабочая отключающая способность Ics (AC 400 В): 49 кА (отключающая способность при 400 В)
• Номинальный кратковременный выдерживаемый ток (Icw, 1с): 12 In (12 * 630 А = 7560 А) (ток, который выключатель выдерживает в течение 1 секунды без повреждения)
• Уставка срабатывания по короткому замыканию (Im): 5-7 In (3150-4410 А) (ток, при котором срабатывает электромагнитный расцепитель)
• Высота над уровнем моря: не более 1000 м
• Изоляционное напряжение (Ui): 690 В
• Категория применения: A (для защиты распределительных цепей)
• Гарантия: 36 месяцев
