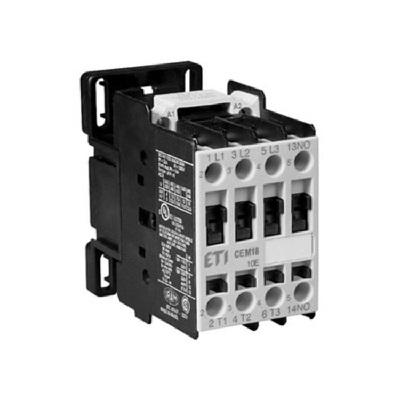

Контактор ETI CEM 09.10

Контактор ETI CEM 09.10 — это компактный электромагнитный силовой контактор (мини-контактор) производства словенской компании ETI Elektroelement, предназначенный для дистанционного управления и коммутации электрических цепей, в первую очередь для пуска и остановки асинхронных электродвигателей, а также для управления освещением, нагревательными элементами и другими нагрузками.

Основное назначение

• Коммутация нагрузки в сетях переменного тока 50/60 Гц
• Управление электродвигателями (категория применения AC-3)
• Работа в цепях с активной и индуктивной нагрузкой (категория AC-1)
• Монтаж на DIN-рейку 35 мм (стандарт EN 60715)
• Возможность установки дополнительных контактных блоков (сбоку или сверху)
• Использование в пускателях, шкафах управления, системах автоматизации

Ключевые технические характеристики (наиболее распространённая версия CEM 09.10 230V AC, артикул 004642123 / 4642123)

• Количество полюсов: 3 (трёхполюсный)
• Основные (силовые) контакты: 3 NO (нормально открытые / замыкающие)
• Дополнительные контакты (встроенные): 1 NO (1 замыкающий вспомогательный контакт)
• Номинальный ток (категория AC-3, 400 В): 9 А
• Номинальная мощность управляемого электродвигателя (AC-3, 400 В): 4 кВт
• Номинальный ток (категория AC-1, ≤ 55 °C): 25 А
• Номинальное рабочее напряжение силовых контактов (Ue): до 690 В AC
• Номинальное напряжение изоляции (Ui): 1000 В
• Напряжение катушки управления (Uc): 230 В AC, 50/60 Гц (доступны также версии на 24 В AC/DC, 110 В, 400 В и др.)
• Диапазон срабатывания катушки: 0,85–1,1 Uc (обычно)
• Потребляемая мощность катушки: ~70–80 ВА при включении, ~8–10 Вт в удержании (типичные значения для серии)
• Механическая износостойкость: до 10–15 млн циклов
• Электрическая износостойкость (AC-3): 1–1,5 млн циклов
• Степень защиты: IP20 (защита от касания пальцами)
• Климатическое исполнение: рабочая температура от -25 °C до +55…+60 °C
• Габариты (примерно): ширина 45 мм, высота ~80–87 мм, глубина ~85–90 мм
• Масса: ≈ 0,29–0,35 кг

Преимущества серии CEM 09.10

• Компактные размеры — идеально подходят для тесных щитов и монтажных панелей
• Высокая надёжность и длительный срок службы
• Простая установка на DIN-рейку и демонтаж
• Возможность быстрой замены катушки (у большинства версий)
• Совместимость с тепловыми реле серии ER (ETI) для создания пускателей
• Соответствие международным стандартам: IEC/EN 60947-4-1, VDE 0660 и др.
• Сертификаты CE, EAC и другие

Варианты исполнения

Контактор выпускается с разными напряжениями катушки:

• CEM 09.10 24V AC / 24V DC
• CEM 09.10 48V AC
• CEM 09.10 110V AC
• CEM 09.10 230V AC (самая популярная)
• CEM 09.10 400V AC и другие по запросу.

Для точного подбора артикула и напряжения катушки рекомендуется сверяться с официальным каталогом ETI (etigroup.eu) или у официальных дистрибьюторов.

Контактор ETI CEM 09.10 — проверенное и экономичное решение для большинства задач автоматизации до 4 кВт (400 В).
