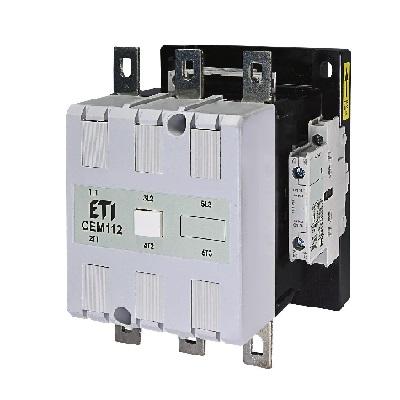

Контактор ETI CEM 112.22

Контактор ETI CEM 112.22 — это мощный электромагнитный силовой контактор (motor contactor) от словенского производителя ETI (ETI Polam / Etigroup), предназначенный для дистанционного управления электрическими цепями, в первую очередь для пуска, остановки и реверсирования асинхронных электродвигателей, а также для коммутации других мощных нагрузок в промышленных системах.

Основные характеристики

• Серия: CEM (высокотоковая линейка)
• Количество полюсов: 3 (3 главных силовых контакта)
• Основные контакты: 3НО (3 нормально открытых)
• Встроенные дополнительные контакты: 2НО + 2НЗ (два боковых вспомогательных блока контактов: 2×(1НО + 1НЗ))
• Номинальный ток (категория применения):
  • AC-1 (резистивная нагрузка) — 180 А
  • AC-3 (асинхронные двигатели, пуск и отключение во время работы) — 112 А (при 400 В)
• Номинальная мощность управляемого двигателя (AC-3):
  • 55 кВт при 400 В
  • ~55 кВт при 380–400 В (стандарт для большинства применений в СНГ/Европе)
• Номинальное напряжение изоляции (Ui): 1000 В
• Импульсное напряжение (Uimp): 8 кВ
• Частота сети: 25–400 Гц
• Степень защиты: IP20 (открытое исполнение, возможна установка в шкаф/щит)
• Климатическое исполнение / рабочая температура: от -25 °C до +55 °C (длительная), до +80 °C кратковременно
• Механическая износостойкость: очень высокая (класс до нескольких миллионов циклов)
• Монтаж: на DIN-рейку 35 мм или на панель (винтами)
• Габаритные размеры (примерно): ширина ≈ 121–124 мм, высота ≈ 130–154 мм, глубина ≈ 146 мм (зависит от исполнения катушки)
• Вес: ≈ 2,4 кг
• Тип катушки: переменного тока (AC), 50/60 Гц

Доступные исполнения по напряжению катушки управления (наиболее популярные)

• 24 В AC — артикул 004653140
• 48 В AC — 004653141
• 110 В AC — 004653142
• 230 В AC — 004653143 (самое распространённое в России, Украине, Европе)
• 400 В AC — 004653144
• 500 В AC — 004653146 (реже)
• Есть также версии с электронным импульсным питанием катушки (CEM112E.22) для диапазонов 24…415 В AC/DC с пониженным потреблением и низким шумом

Назначение и преимущества

Контактор CEM 112.22 применяется в тяжёлых промышленных условиях: металлообработка, насосные станции, компрессоры, вентиляция, конвейеры, краны, лифты, дробильное оборудование и т.д.

Преимущества серии CEM:

• Высокая надёжность и большой ресурс
• Низкий уровень шума при срабатывании (особенно в версиях E с электронной катушкой)
• Возможность установки до 6 дополнительных контактов (блоки приобретаются отдельно)
• Совместимость с тепловыми реле серии RE117.1D / RE117.2D (диапазон 75…112 А)
• Полное соответствие стандартам IEC/EN 60947, VDE 0660, UL, CSA

Пример артикула для заказа

• CEM 112.22 230V AC → ETI код 004653143 (или 4653143 в торговых каталогах)
