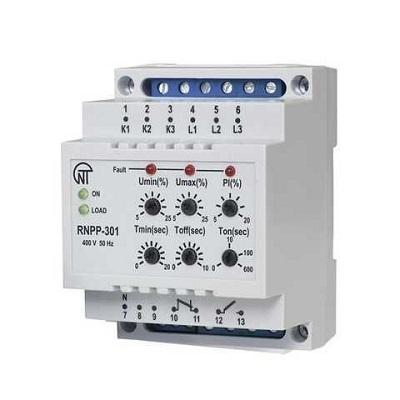

Реле РНПП-301

Основные функции и принцип работы реле РНПП-301:

• Контроль действующего значения напряжения:
  • Отслеживает выход среднеквадратичного значения напряжения за допустимые пределы (как минимальное, так и максимальное). Пользователь может установить отдельные пороги срабатывания для минимального (Umin) и максимального (Umax) напряжения в процентах от номинального.
  • Имеется регулировка времени срабатывания по минимальному напряжению (Tmin), что позволяет отстраиваться от кратковременных просадок или пусковых посадок напряжения. Рекомендуется устанавливать не менее 10 секунд.
  • Регулировка времени срабатывания по другим видам аварий сетевого напряжения (кроме снижения напряжения) - Тср.
• Контроль правильного чередования фаз и отсутствия их "слипания": Реле определяет, соответствует ли порядок следования фаз заданному, и предотвращает ситуацию, когда нагрузка запитана от одной и той же фазы вместо разных.
• Контроль полнофазности и симметричности сетевого напряжения:
  • Определяет наличие всех трех фаз.
  • Контролирует перекос фаз с возможностью регулировки порога асимметрии (PI).
• Контроль состояния силовых контактов магнитного пускателя (МП): Реле отслеживает исправность контактов внешнего магнитного пускателя до и после включения нагрузки (проверяет на подгорание или "слипание"). Если хотя бы один контакт "залип", реле блокируется и включение нагрузки не происходит.
• Задержка повторного включения (Твкл): Позволяет установить время, через которое нагрузка будет повторно включена после устранения аварии в сети.

Режимы контроля сетевого напряжения РНПП-301:

1. Режим контроля фазных напряжений: Для этого необходимо снять перемычку между клеммами 8-9 и подключить нейтральный провод к клемме 7. Этот режим рекомендуется, когда смещение нейтрали и перекос фазного напряжения критичны.
2. Режим контроля линейных напряжений: Для этого нужно установить перемычку между клеммами 8-9. Подключение нейтрали в этом случае не требуется. Этот режим подходит, когда не критично значение смещения нейтрали и перекос фазного напряжения, а также для трехфазных систем с изолированной нейтралью. Реле сработает при перекосе линейного напряжения между фазами.

Индикация:

На лицевой панели реле расположены светодиоды, индицирующие:

• "ON" (зеленый): Светится при наличии напряжения хотя бы на одной фазе.
• "Load" (зеленый): Включается, когда нагрузка включена (выходные контакты 12-13 замкнуты). Мигает, если реле заблокировано из-за несрабатывания контактов МП.
• "Fault" (красные светодиоды): Три светодиода, которые мигают в соответствии с конкретным типом неисправности. Все три светодиода мигают по очереди при перевороте фаз и/или "слипании" фаз. Светодиоды "Umin" и "PI" мигают при обрыве фазы. Все три светодиода горят, если реле заблокировано из-за несрабатывания силовых контактов МП.

Регулировки:

На лицевой панели РНПП-301 расположены шесть регулировочных потенциометров для удобной настройки:

• Umin: Порог срабатывания по минимально допустимому напряжению (в % от номинального).
• Umax: Порог срабатывания по максимально допустимому напряжению (в % от номинального).
• PI: Порог срабатывания по перекосу фаз (в %).
• Tmin: Время срабатывания по минимальному напряжению (в секундах).
• Toff / Тср: Время срабатывания по всем видам аварий сетевого напряжения, за исключением снижения напряжения (в секундах).
• Твкл: Время задержки повторного включения нагрузки после восстановления параметров сети (в секундах).

Технические характеристики (типичные значения):

• Номинальное фазное/линейное напряжение: 220/380 В
• Частота сети: 45-55 Гц
• Диапазон регулирования Umin: 5-25% от ном. напр.
• Диапазон регулирования Umax: 5-25% от ном. напр.
• Диапазон регулирования перекоса фаз: 5-20%
• Диапазон регулирования Tmin: 0-20 с
• Диапазон регулирования Тср: 0-10 с
• Диапазон регулирования Твкл: 0-600 с
• Минимальное время срабатывания при достижении пороговых значений: 0,1 с
• Время готовности при подаче напряжения на реле: не более 0,2 с
• Гистерезис по напряжению (коэффициент возврата): 5-6 В
• Точность определения порога срабатывания по напряжению: не более 3 В
• Точность определения перекоса фаз: не более 1,5%
• Напряжение, при котором сохраняется работоспособность: 30-150% от ном.
• Потребляемая мощность (под нагрузкой): не более 3,0 ВА
• Максимальный коммутируемый ток выходных контактов: 5 А (при cos φ = 1.0), 3 А (при cos φ = 0.4)
• Коммутационный ресурс выходных контактов:
  • под нагрузкой 5А: не менее 100 тыс. раз
  • под нагрузкой 1А: не менее 1 млн. раз
• Степень защиты прибора: IP40
• Степень защиты клеммника: IP20
• Климатическое исполнение: У3
• Диапазон рабочих температур: от -35 до +55 °С
• Температура хранения: от -45 до +70 °С
• Масса: не более 200 г
• Монтаж: на стандартную DIN-рейку 35 мм
• Сечение подключаемого кабеля: 0,25 – 2,5 мм²

Подключение:

Реле подключается параллельно контролируемой нагрузке. Для контроля состояния контактов магнитного пускателя, соответствующие клеммы реле (1, 2, 3) подключаются к выходным контактам МП. Если контроль состояния контактов МП не требуется, эти клеммы не подключаются. На выходе реле имеет две группы независимых выходных контактов (10-11, 12-13). В "холодном" состоянии (без напряжения) контакты 12-13 разомкнуты, а 10-11 замкнуты.

РНПП-301 является надежным и точным микропроцессорным устройством, не требующим оперативного питания, так как контролируемое напряжение одновременно является напряжением питания. Устройство сохраняет работоспособность даже при наличии напряжения только на одной из фаз (при подключенном нуле) или как минимум от двух фаз (при отсутствии нуля).
