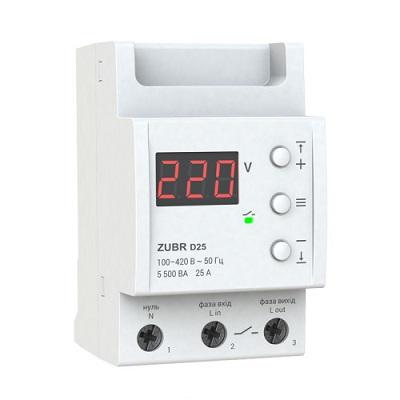

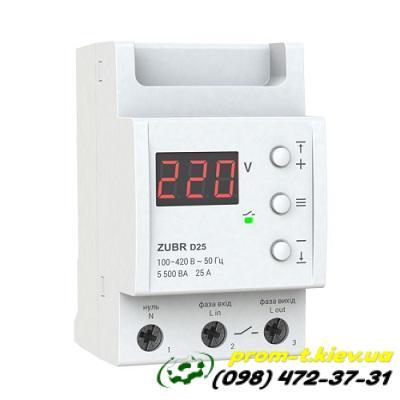

Реле напряжения ZUBR D25

Реле напряжения ZUBR D25 — это однофазное цифровое устройство, предназначенное для защиты бытового и промышленного электрооборудования от критических колебаний напряжения в электросети. Оно является представителем серии ZUBR D, производимой украинской компанией DS Electronics.

Основные функции и принцип работы:

ZUBR D25, как и другие реле серии D, работает по принципу отсекателя: при выходе напряжения за установленные пользователем пределы, реле мгновенно отключает нагрузку. После стабилизации напряжения в сети, реле возобновляет подачу электроэнергии потребителям с заданной задержкой.

• Защита от повышенного и пониженного напряжения: Пользователь может самостоятельно установить верхний и нижний пределы допустимого напряжения.
  • Диапазон установки верхнего предела: от 220 до 280 В.
  • Диапазон установки нижнего предела: от 120 до 210 В.
• Защита от обрыва нейтрального провода (с попаданием на фазу): Реле обеспечивает защиту от такой опасной аварии, когда происходит обрыв нулевого провода на линии электропередачи, и фазное напряжение попадает на нейтраль, что может привести к выходу из строя подключенных приборов.
• Регулируемая задержка включения нагрузки: После восстановления нормального напряжения в сети, реле подает нагрузку с задержкой, которую можно установить в диапазоне от 3 до 600 секунд (шаг 3 секунды). Эта функция особенно важна для компрессорного оборудования (холодильники, кондиционеры), так как она предотвращает частые пуски и продлевает срок службы компрессора (рекомендуется устанавливать 120-180 секунд).
• Энергонезависимый журнал аварий: Реле сохраняет в памяти до 50 последних аварийных срабатываний, что позволяет анализировать состояние сети и выявлять проблемные участки.
• Термозащита: Встроенный датчик температуры внутри корпуса отключает нагрузку, если температура внутри корпуса превышает 80°С (на дисплее мигает "oht"). После снижения температуры до 60°С, устройство возобновляет работу.
• Профессиональная модель отключения нагрузки (Pro-модель): Это ключевое отличие серии D от более простых моделей. Она позволяет более гибко настраивать время отключения при различных уровнях пониженного напряжения. Чем сильнее падение напряжения, тем быстрее происходит отключение, что повышает уровень защиты.
• Защита от частых срабатываний: Ограничивает количество повторных операций реле подряд, чтобы исключить их вредное воздействие на защищаемое оборудование.

Индикация и управление:

• Цифровой дисплей: Отображает текущее значение напряжения в сети, а также системную информацию, параметры настроек и коды ошибок.
• Кнопки управления: Три кнопки на лицевой панели обеспечивают легкую настройку параметров (верхний/нижний предел напряжения, задержка включения) и навигацию по меню.
• Светодиодный индикатор "ON": Зеленый индикатор на корпусе сигнализирует о подаче напряжения на реле.

Применение:

ZUBR D25 рассчитан на коммутацию тока до 25 А (максимально до 30 А в течение 10 минут) и номинальную мощность нагрузки до 5500 ВА. Это позволяет защищать более мощные однофазные электроприборы по сравнению с моделью D16, например, бойлеры, электрические плиты небольшой мощности, стиральные машины и т.д.

Для управления очень мощными нагрузками (свыше 25 А), реле ZUBR D25 по-прежнему рекомендуется использовать в паре с контактором (магнитным пускателем) соответствующей мощности.

Технические характеристики (типичные значения):

• Количество фаз: Одна фаза (230 В)
• Номинальный ток нагрузки: 25 А
• Максимальный ток нагрузки: 30 А (не более 10 минут)
• Номинальная мощность нагрузки: 5500 ВА
• Напряжение питания: 100–420 В, 50 Гц
• Диапазон регулирования верхнего предела напряжения (Umax): 220–280 В
• Диапазон регулирования нижнего предела напряжения (Umin): 120–210 В
• Время отключения нагрузки при превышении Umax: 0,01-0,03 с
• Время отключения нагрузки при снижении Umin: не более 1,2 с (в зависимости от уровня падения напряжения, благодаря Pro-модели отключение при критических значениях происходит быстрее)
• Время задержки включения нагрузки (Твкл): 3–600 с (с шагом 3 с)
• Потребляемая мощность: не более 78 мА
• Сечение подключаемого провода: не более 16 мм²
• Масса: 0,21 кг ± 10%
• Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм (2 модуля DIN)
• Количество коммутаций под нагрузкой: не менее 100 000 циклов
• Количество коммутаций без нагрузки: не менее 500 000 циклов
• Степень защиты корпуса: IP20 (для клеммника), IP40 (для передней панели)
• Монтаж: на стандартную DIN-рейку (35 мм)
• Корпус: Изготовлен из самозатухающего поликарбоната.

Установка:

Монтаж реле напряжения ZUBR D25 осуществляется в распределительный щит на стандартную DIN-рейку. Важно обеспечить правильное подключение фазного и нейтрального проводов в соответствии со схемой, указанной в инструкции.

ZUBR D25 является более мощным и функциональным решением по сравнению с D16, предлагая ту же надежность и простоту настройки, но с возможностью защиты более серьезных потребителей.
