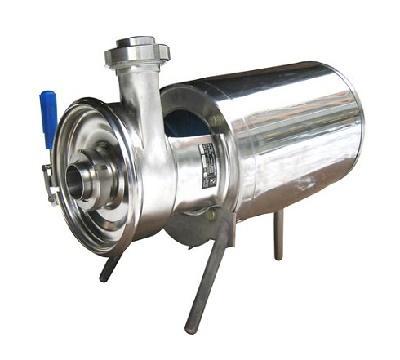

Насос пищевой Г2-ОПД

Основное назначение и применение

Насос Г2-ОПД предназначен для перекачивания:

• Молока и различных молочных продуктов (сыворотка, сливки, кефир, йогурт, закваска, сметана и т.д.)
• Соков (фруктовые, овощные)
• Пива
• Вина
• Сиропов
• Минеральной воды
• Прочих жидких пищевых, лекарственных и химических продуктов, схожих по вязкости с молоком и с температурой до 90°C (в некоторых источниках указывается до 70°C).

Он активно применяется на предприятиях молочной, пивобезалкогольной, винодельческой, кондитерской и других отраслей пищевой промышленности.

Конструктивные особенности

• Тип насоса: Центробежный, одноступенчатый, консольно-моноблочный.
  • Центробежный: Перемещение жидкости происходит за счет центробежной силы, создаваемой вращающимся рабочим колесом.
  • Одноступенчатый: Имеет одно рабочее колесо для создания необходимого напора.
  • Консольно-моноблочный: Насосная часть крепится непосредственно к фланцу электродвигателя, что обеспечивает компактность и надежность конструкции.
• Рабочее колесо: С закрытыми лопастями, что обеспечивает эффективную перекачку и предотвращает повреждение продукта.
• Материалы: Все части, контактирующие с перекачиваемым продуктом, изготовлены из высококачественной пищевой нержавеющей стали (например, 12Х18Н10Т, AISI 304), что соответствует строгим санитарно-гигиеническим требованиям.
• Уплотнение вала: Используется торцевое уплотнение (часто графитовое или сильфонного типа, например, John Crane), обеспечивающее герметичность и минимизирующее утечки.
• Установка: Насос устанавливается бесфундаментно на трех опорах (ножках), что упрощает его монтаж, демонтаж и перемещение.
• Защитный кожух: Электродвигатель обычно оснащен защитным кожухом из нержавеющей стали для предотвращения попадания влаги и пыли.
• Патрубки: Входной и выходной патрубки имеют больший диаметр по сравнению с моделями Г2-ОПА и Г2-ОПБ, что соответствует его более высокой производительности. Обычно это Ду-50 мм (может быть по стандарту DIN 11851-S).

Принцип действия

Насос Г2-ОПД, как и другие центробежные насосы этой серии, является несамовсасывающим в своем базовом исполнении. Это означает, что перед запуском его корпус и всасывающий трубопровод необходимо заполнить перекачиваемой жидкостью. Некоторые модификации Г2-ОПД могут быть самовсасывающими за счет специальной конструкции рабочей камеры, которая позволяет ему самостоятельно удалять воздух из всасывающей линии.

Принцип работы: Вращающееся рабочее колесо создает центробежную силу, которая отбрасывает жидкость от центра к периферии. Это вызывает повышение давления в насосной камере и выталкивание жидкости в нагнетательный трубопровод, одновременно создавая разрежение во всасывающем патрубке, что обеспечивает непрерывный поток продукта.

Основные технические характеристики (примерные, могут варьироваться в зависимости от модификации, например, Г2-ОПД типа 50-1Ц7,1-31 или 50-3Ц7,1-20)

• Производительность (подача): Высокая, обычно от 25 м³/час (или 7,1 л/с) до 50 м³/час (или 14 л/с) для модификаций 2Г2-ОПД.
• Напор: От 20 до 31 м (метры водяного столба).
• КПД: Не менее 60%.
• Мощность электродвигателя: Значительно выше, чем у младших моделей. Часто 5,5 кВт для 25 м³/ч и 5,5 кВт (для 50 м3/час, 31 м напор - 2Г2-ОПД-50)
• Частота вращения: 3000 об/мин.
• Напряжение питания: 380 В (трехфазное, 50 Гц), возможно исполнение на 220 В по заказу.
• Диаметр входного и выходного патрубков (Ду): 50 мм (для некоторых высокопроизводительных моделей, например 2Г2-ОПД, входной патрубок может быть 80 мм, а выходной 65 мм).
• Габаритные размеры (ДхШхВ): Ориентировочно 590x275x420 мм (для 50-1Ц7,1-31) или 825х365х690 мм (для 50-3Ц7,1-20). Могут отличаться в зависимости от производителя.
• Масса: Около 48-65 кг (или до 80 кг для некоторых модификаций).

Преимущества

• Высокая производительность: Подходит для крупных производственных линий, где требуется большой объем перекачиваемой жидкости.
• Надежность: Проверенная временем конструкция и использование износостойких материалов.
• Долговечность: Длительный срок службы при правильной эксплуатации и обслуживании.
• Гигиеничность: Полное соответствие санитарным требованиям благодаря пищевой нержавеющей стали.
• Простота обслуживания: Легкая разборка и сборка для проведения санитарной обработки и технического обслуживания.
• Эффективность: Хороший КПД для центробежного насоса.

Насос Г2-ОПД является мощным и надежным решением для перекачивания больших объемов пищевых жидкостей на производственных предприятиях.
