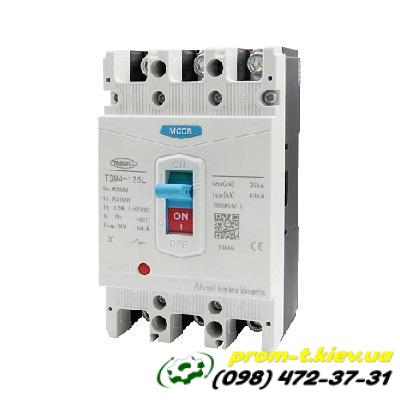

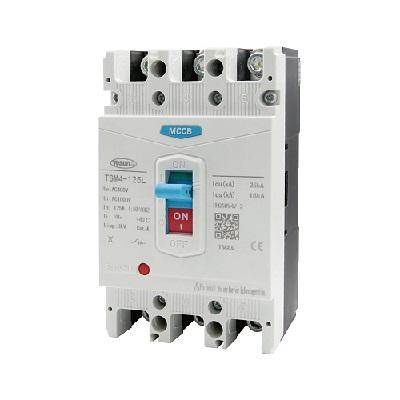

Автоматический выключатель TSM4-400M 315A

Автоматический выключатель TSM4-400M 315A относится к серии TSM4, предназначенной для использования в электрических сетях напряжением до 1000В, с номинальным рабочим напряжением до 400В и номинальным рабочим током до 800А. Конкретно модель TSM4-400M 315A имеет номинальный ток 315 Ампер.

Общие характеристики:

• Серия: TSM4

• Тип: Автоматический выключатель в литом корпусе (MCCB - Molded Case Circuit Breaker)

• Номинальный ток (In): 315 А

• Номинальное рабочее напряжение (Ue): До 400 В переменного тока (AC)

• Частота: 50/60 Гц

• Количество полюсов: Обычно 3P (трехполюсный), что характерно для промышленных применений.

• Стандарты: Соответствует IEC60947-2 (международный стандарт для низковольтных коммутационных аппаратов).

Назначение и применение:

• Защита цепей: Предназначен для защиты электрических цепей и подключенных к ним устройств от повреждений, вызванных:

  • Перегрузкой: Превышение номинального тока в течение длительного времени.

  • Коротким замыканием: Резкое увеличение тока из-за непредусмотренного соединения с низким сопротивлением.

  • Защита от пониженного напряжения: Некоторые модели могут иметь функцию защиты от пониженного напряжения (undervoltage protection), хотя это не всегда является стандартной функцией для всех модификаций.

• Переключение цепей: Может использоваться для нечастого переключения (включения/отключения) электрических цепей.

• Запуск двигателей: Применяется для нечастого запуска электродвигателей.

Особенности:

• Высокая отключающая способность: Отключающая способность (Icu) для серии TSM4-400M может достигать до 50 кА (для некоторых производителей, например, CNC Electric). Это важный параметр, указывающий на максимальный ток короткого замыкания, который выключатель способен безопасно отключить.

• Компактный размер: Выключатели в литом корпусе обычно обладают относительно компактными размерами по сравнению с воздушными автоматическими выключателями при аналогичных токах.

• Надежность: Конструкция в литом корпусе обеспечивает высокую механическую прочность и надежность.

Дополнительная информация (может варьироваться в зависимости от производителя):

• Регулировки: Некоторые модели могут иметь регулируемые параметры защиты от перегрузки (Ir) и/или защиты от короткого замыкания (Im), что позволяет более точно настроить выключатель под конкретные требования системы.

• Аксессуары: Могут быть доступны различные аксессуары, такие как:

  • Вспомогательные контакты (для сигнализации состояния выключателя).

  • Независимые расцепители (для дистанционного отключения).

  • Расцепители минимального напряжения.

  • Рукоятки для выносного управления.

Важно: Для получения самой точной и полной информации о конкретной модели TSM4-400M 315A рекомендуется обращаться к официальной технической документации (datasheet) или каталогу производителя (например, TosunLux, CNC Electric или другого, если он указан для конкретного экземпляра). Там будут указаны точные значения отключающей способности, габаритные размеры, схемы подключения, кривые отключения и другие специфические параметры.
