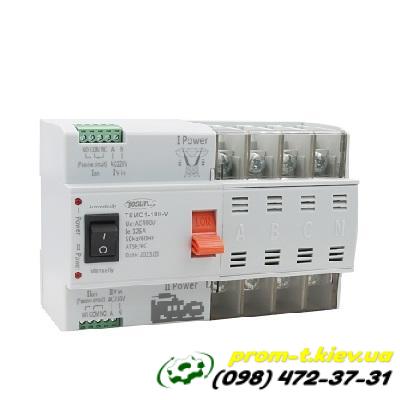

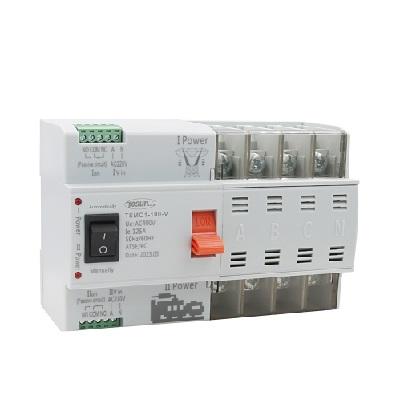

Автоматический переключатель резерва АВР TSMQ1 4п 100А

Автоматический переключатель резерва (АВР) TSMQ1 4П 100А - это устройство, предназначенное для обеспечения бесперебойного электроснабжения критически важных потребителей путем автоматического или ручного переключения между двумя источниками питания (например, основной сетью и генератором или другим резервным источником).

Основные характеристики:

• Модель: TSMQ1 (часто встречается в модификациях TSMQ1-100)

• Количество полюсов: 4P (4 полюса) – означает, что устройство предназначено для трехфазных систем с нейтралью (3 фазы + N).

• Номинальный ток: 100 А (ампер) – максимальный ток, который устройство может коммутировать.

• Номинальное рабочее напряжение (Ue): Обычно 400 В / 415 В AC (переменный ток) для 4-полюсных моделей, 50/60 Гц.

• Номинальное напряжение изоляции (Ui): До 690 В AC или 800 В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ.

• Категория использования: AC-33iB (указывает на пригодность для коммутации смешанных нагрузок, включая двигатели).

• Механическая износостойкость: Часто около 5000 циклов переключений.

• Электрическая износостойкость: Часто около 1000-2000 циклов переключений.

• Номинальная отключающая способность при коротком замыкании (Icu): Может варьироваться, но часто указывается в районе 10 кА или 50 кА (предельная отключающая способность при коротком замыкании).

• Время переключения: Обычно очень быстрое, менее 50 мс или даже менее 8 мс.

• Монтаж: Часто предназначен для установки на DIN-рейку или на монтажную плату.

Функции и особенности:

1. Автоматическое переключение:

   • При пропадании или выходе за пределы допустимых значений напряжения на основном вводе (например, пропадание одной или нескольких фаз, пониженное/повышенное напряжение), АВР автоматически переключает нагрузку на резервный источник питания.

   • При восстановлении параметров основного источника питания, АВР автоматически возвращает нагрузку на основной источник. Эта функция может быть настроена как "автоматический возврат" или "без автоматического возврата" (оставаться на резерве до ручного переключения).

2. Ручное переключение: Устройство имеет возможность ручного переключения между источниками питания с помощью специального рычага или переключателя. Это полезно для обслуживания или тестирования.

3. Встроенный контроллер АВР: Многие модели TSMQ1 имеют интегрированный контроллер, который отслеживает состояние обоих источников питания и управляет процессом переключения.

4. Возможность удаленного управления и индикации: Некоторые модели могут иметь входы для удаленного запуска генератора и выходы для индикации состояния (например, светодиодные индикаторы на передней панели, показывающие наличие основного и резервного питания, а также текущее положение переключателя).

5. Защитные функции (в зависимости от модели):

   • Защита от пониженного/повышенного напряжения.

   • Защита от пропадания фазы.

   • Механическая и электрическая блокировка для предотвращения одновременного подключения двух источников.

   • Возможность установки в "нулевое" положение (отключение от обоих источников) в аварийных ситуациях (например, при пожаре).

6. Энергоэффективность: Двигатель привода переключателя обычно потребляет энергию только во время самого переключения.

7. Применение: Широко используется в жилых, коммерческих и промышленных объектах, больницах, торговых центрах, аэропортах, военных объектах и других местах, где требуется непрерывное электроснабжение.

8. Компактные размеры: Характеризуется небольшими габаритами, что облегчает интеграцию в существующие распределительные щиты.

Принцип работы (общее описание):

АВР TSMQ1 постоянно контролирует напряжение и частоту основного источника питания (ввод I). Если параметры основного ввода выходят за установленные пределы (например, напряжение падает ниже заданного порога или пропадает одна из фаз), контроллер АВР инициирует процесс переключения:

1. Отключает нагрузку от основного ввода.

2. Запускает резервный источник питания (например, отправляет сигнал запуска генератору, если он подключен).

3. После того как резервный источник питания стабилизируется и его параметры соответствуют норме, АВР переключает нагрузку на резервный ввод (ввод II).

При восстановлении нормальных параметров основного ввода, АВР (в зависимости от настройки) автоматически переключает нагрузку обратно на основной источник, а затем подает сигнал на остановку резервного источника (если это генератор).

Важно отметить, что конкретные характеристики и дополнительные функции могут немного различаться в зависимости от производителя (например, TOSUNlux, Electro, CNC и другие) и точной модификации модели TSMQ1. При выборе устройства всегда рекомендуется ознакомиться с подробной технической документацией от конкретного производителя.
