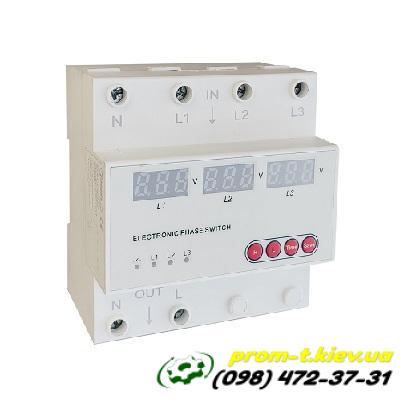

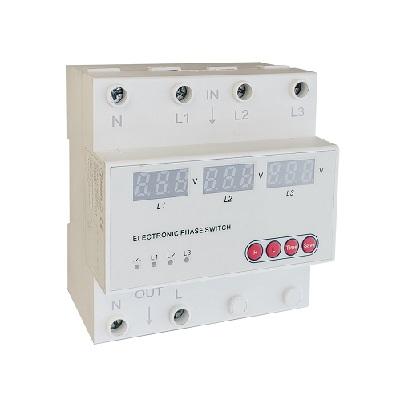

Реле выбора фаз и контроля напряжения TDP2-7 63А 3P+N

Реле выбора фаз и контроля напряжения TDP2-7 63А 3P+N - это устройство, предназначенное для обеспечения бесперебойного питания однофазных потребителей от трехфазной сети. Оно автоматически выбирает наиболее качественную фазу для питания подключенного оборудования, а также защищает его от аварийных режимов, связанных с отклонениями напряжения.

Назначение и применение:

• Основная функция: Обеспечение бесперебойного питания однофазного электрооборудования (220/230В, 50Гц) от трехфазной сети (3P+N).

• Принцип работы: Устройство непрерывно анализирует напряжение на всех трех фазах. В случае выхода напряжения на одной из фаз за установленные пределы (повышение/понижение), реле автоматически переключает нагрузку на другую, более качественную фазу.

• Защита: Защищает подключенное оборудование от:

  • Повышенного напряжения (перенапряжения).

  • Пониженного напряжения (недонапряжения).

  • Обрыва фазы.

  • Нарушения чередования фаз (опционально, зависит от конкретной модели и настроек).

  • Асимметрии (перекоса) фаз по напряжению.

• Сферы применения: Промышленные и бытовые объекты, где требуется стабильное и защищенное электропитание для однофазных потребителей от трехфазной сети.

Ключевые характеристики (для TDP2-7 63А 3P+N):

• Тип: Реле выбора фаз и контроля напряжения.

• Модель: TDP2-7.

• Номинальный ток: 63А (это максимальный ток, который может коммутировать реле).

• Количество полюсов: 3P+N (трехфазное с нейтралью). Это означает, что реле контролирует все три фазы и нейтральный провод.

• Номинальное напряжение питания: 220В переменного тока (фазное напряжение).

• Диапазон рабочего напряжения: Обычно в пределах 100В-300В для фазного напряжения.

• Номинальная частота: 50/60Гц.

• Управление: Микроконтроллерное, что обеспечивает высокую точность и надежность работы.

• Индикация: Цифровые индикаторы для отображения текущих значений напряжения по каждой фазе. Также могут быть индикаторы состояния (норма, авария, активная фаза).

• Настройки: Возможность регулировки порогов срабатывания по напряжению (верхний и нижний пределы), времени задержки срабатывания при аварии, времени задержки повторного включения.

  • Пороги перенапряжения: Регулируемые (например, от 230В до 300В).

  • Пороги пониженного напряжения: Регулируемые (например, от 140В до 210В).

  • Гистерезис: Обычно около 5В для предотвращения частых переключений при колебаниях напряжения вблизи пороговых значений.

  • Задержка срабатывания (отключения): Регулируемая, например, от 0.1 до 30 секунд. Это позволяет избежать ложных срабатываний при кратковременных скачках напряжения.

  • Задержка повторного включения (восстановления): Регулируемая, например, от 1 до 600 секунд. Это необходимо для стабилизации напряжения в сети после устранения аварии и предотвращения повреждения оборудования при быстром перезапуске.

• Выходные контакты: Обычно 1НО (нормально открытый) для управления нагрузкой.

• Точность измерения напряжения: Обычно не превышает 2% от общего диапазона.

• Номинальное изоляционное напряжение: Например, 400В или 700В.

• Степень защиты: IP20 (защита от твердых частиц более 12,5 мм, без защиты от воды).

• Температура эксплуатации: Широкий диапазон, например, от -50°C до +55°C.

• Относительная влажность: Например, ≤50% при 40°C (без конденсации).

• Монтаж: Обычно на DIN-рейку.

Дополнительные функции (могут варьироваться в зависимости от производителя):

• Защита от перегрузки по току: Некоторые модели могут иметь встроенную защиту по току с регулируемым порогом.

• Ручная калибровка: Возможность ручной калибровки измерений напряжения и тока для повышения точности.

• Сохранение настроек: Настройки могут сохраняться в энергонезависимой памяти.

Преимущества использования TDP2-7:

• Повышение надежности электроснабжения: Обеспечивает непрерывное питание критически важного однофазного оборудования даже при проблемах на одной или двух фазах трехфазной сети.

• Защита оборудования: Предотвращает выход из строя дорогостоящей техники из-за нестабильности напряжения.

• Автоматизация: Полностью автоматическое переключение фаз, не требующее вмешательства пользователя.

• Информативность: Цифровая индикация позволяет легко контролировать состояние напряжения на всех фазах.

• Настраиваемость: Широкий диапазон регулировок позволяет адаптировать реле под конкретные условия эксплуатации и требования к защите.

Таким образом, реле TDP2-7 63А 3P+N является важным элементом для обеспечения стабильного и защищенного электропитания однофазных потребителей в условиях нестабильной трехфазной сети.
