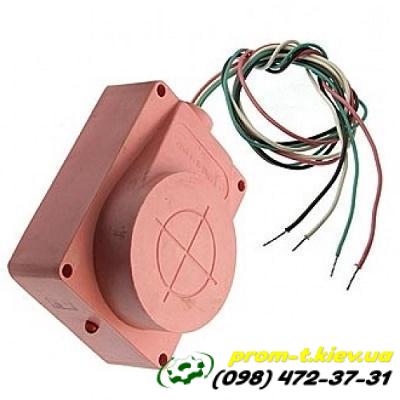

Датчик ПИП-12-3

Наличие: Есть в наличии

Цену уточняйте

Описание

Датчик ПИП-12-3 (преобразователь импульсный позиционный) — это индуктивный бесконтактный датчик, предназначенный для использования в системах автоматизации, контроля и сигнализации. Он служит для определения наличия или отсутствия металлического объекта в зоне чувствительности.

Ключевые характеристики и принцип работы:

Назначение: Подача управляющего сигнала в электрическую цепь при приближении к датчику или удалении от него металлического объекта (ферромагнитного материала, например, стальной пластины или части механизма).
Принцип работы: Основан на изменении добротности LC-контура. Датчик содержит LC-генератор. Когда к чувствительной поверхности приближается металл, это приводит к изменению амплитуды колебаний генератора. Это изменение фиксируется триггером Шмидта, который, в свою очередь, управляет выходными каскадами.
Корпус: Изготовлен из ударопрочного полистирола и залит герметизирующим компаундом, что обеспечивает защиту от внешних воздействий.
Напряжение питания: 24 ± 6 В (постоянный ток).
Номинальная дальность действия: 12 мм. Это расстояние, на котором датчик гарантированно срабатывает при перпендикулярном приближении объекта к чувствительной поверхности.
Максимальный ток нагрузки: 180 мА.
Диапазон рабочих температур: от -30 °C до +50 °C.
Выходы: Имеет два выхода — прямой и инверсный:
- Прямой выход: Подает сигнал, когда металл находится в зоне чувствительности (сработанное состояние).
- Инверсный выход: Подает сигнал, когда металл отсутствует в зоне чувствительности (отпущенное состояние).
Максимальная частота срабатывания: 300 Гц.
Максимальный разброс положения точки срабатывания: 0,2 мм.
Соответствие стандартам: Соответствует требованиям ТУ 25-7312.0042-91.

Структура условного обозначения:

ПИП — преобразователь импульсный позиционный.
12 — номинальная дальность действия (12 мм).
3 — исполнение.

Датчик ПИП-12-3 широко применяется в различных промышленных и производственных процессах для автоматизации и контроля, где требуется надежное бесконтактное определение положения металлических деталей.
