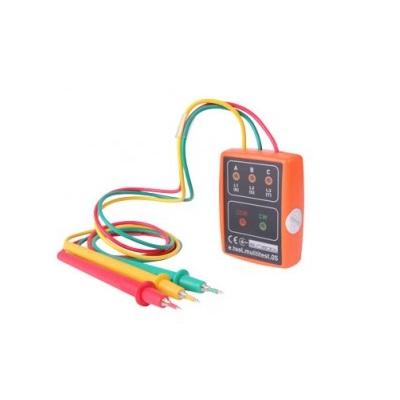

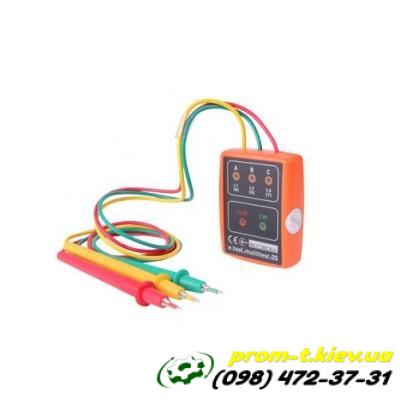

Указатель фаз e.tool.multitest.05 E.NEXT

Наличие: Есть в наличии

Цену уточняйте

Описание

Указатель фаз e.tool.multitest.05 от бренда E.NEXT — это компактный портативный прибор, предназначенный для быстрой и безопасной проверки наличия напряжения и правильного чередования фаз в трехфазных электрических сетях переменного тока. Он особенно полезен для электромонтажников, сервисных инженеров и специалистов по наладке оборудования, где важно избежать ошибок в подключении, которые могут привести к поломке двигателей или других устройств.

Основное назначение

Определение наличия напряжения: Прибор фиксирует наличие напряжения в каждой фазе (A, B, C) трехфазной сети.
Проверка чередования фаз: Определяет правильную последовательность фаз (по часовой стрелке — CW) или обратную (против часовой стрелки — CCW), что критично для правильного вращения электродвигателей.
Диапазон напряжения: До 600 В (стандартные трехфазные сети 380/400 В).
Частота: 50/60 Гц (подходит для европейских и американских сетей).

Прибор работает на пассивном принципе (без источника питания), используя энергию сети для индикации, что повышает безопасность и надежность.

Технические характеристики

Характеристика	Описание
Тип	Указатель фаз (покажчик фаз)
Бренд	E.NEXT
Модель	e.tool.multitest.05
Артикул	p0470024
Напряжение измерения	0–600 В AC
Частота	50/60 Гц
Индикация	Светодиодная (LED: A, B, C для фаз; CW/CCW для чередования; звуковой сигнал для ошибок)
Точность чередования	±2° (электромагнитный метод)
Конструкция	Ручной, портативный, эргономичный корпус из ударопрочного пластика
Устойчивость	К электромагнитным помехам (EMI), вибрации и падениям (IP40)
Габариты	Примерно 150 × 70 × 30 мм (компактный для ношения в кармане)
Вес	Около 200 г (с аксессуарами)
Рабочая температура	0°C до +40°C
Хранение	–10°C до +60°C

Комплектация

Указатель фаз e.tool.multitest.05 — 1 шт.
Щупы (зонды) — 3 шт. (для подключения к фазам).
Затискачі (крокодилы) для фиксации щупов — 3 шт.
Инструкция по эксплуатации — 1 шт.
Защитный чехол — 1 шт.

Принцип работы

Подключение: Зафиксируйте щупы на клеммах трехфазной сети или оборудования (например, электродвигателя, не подключая его к питанию).
Подача напряжения: При включении сети на приборе загорятся светодиоды A, B, C, указывающие на наличие напряжения в каждой фазе.
Чередование фаз:
- Если светодиод CW загорится и прозвучит прерывистый сигнал — чередование правильное (по часовой стрелке).
- Если светодиод CCW загорится и прозвучит непрерывный сигнал — чередование обратное (против часовой стрелки). В этом случае переставьте две фазы местами.
Безопасность: Прибор имеет встроенную защиту от перегрузки и не требует калибровки. Рекомендуется использовать СИЗ (средства индивидуальной защиты) при работе под напряжением.

Преимущества

Быстрота и простота: Проверка занимает секунды, без сложных настроек.
Надежная индикация: Яркие LED и звуковые сигналы работают даже в условиях слабого освещения или шума.
Компактность: Легко помещается в инструментальный ящик или карман.
Безопасность: Пассивный режим минимизирует риск поражения током; устойчив к помехам.
Универсальность: Подходит для промышленных, бытовых и монтажных работ.

Применение

Проверка подключения трехфазных электродвигателей, автоматов и пускателей.
Фазирование на строительных объектах и в распределительных щитах.
Контроль сетевого напряжения перед запуском оборудования.
Выявление ошибок монтажа в трехфазных системах (например, в лифтах, насосах, конвейерах).
Сервисное обслуживание: диагностика неисправностей в энергосистемах.

Дополнительная информация

Гарантия: Обычно 12–24 месяца от производителя (E.NEXT International Electrotechnical Group).
Цена: Ориентировочно 1100–1500 грн.
Аналоги: В серии MULTITEST есть похожие приборы, например, мультиметры e.tool.multitest.01 или клещи e.tool.multitest.02, но .05 специализирован именно на фазах.
