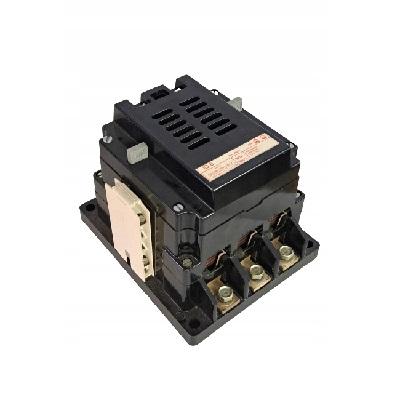

Контактор S-ID-5, K-ID-5

Контактор S-ID-5 (K-ID-5, ID5) — это мощный электромагнитный контактор немецкого производства, предназначенный для коммутации силовых цепей в тяжёлых условиях эксплуатации. Он широко применяется в крановом оборудовании, особенно на портальных и железнодорожных кранах немецкого и восточноевропейского производства.

Основное назначение

• Непосредственная коммутация асинхронных электродвигателей
• Управление мощными нагрузками в цепях переменного тока
• Работа в схемах управления крановыми приводами
• Частые включения/отключения в промышленных и портовых условиях
• Использование на портальных кранах: Альбатрос (Albatros), Сокол (Sokol/Falcon), Кондор (Kondor), Альбрехт (Albrecht), Ганц (Ganz)
• Также встречается на железнодорожных кранах серии ЕДК и гусеничных кранах РДК-250

Основные технические характеристики

• Номинальный ток (Ie): 100 А (в категории AC-1 / AC-3) Некоторые источники указывают 110 А для версии S-ID-5
• Номинальное рабочее напряжение главной цепи (Ue): до 660–690 В
• Напряжение катушки управления (Uc): 220 В, 50 Гц (наиболее распространённый вариант) Возможны и другие исполнения: 110 В, 380 В, 24–500 В
• Напряжение изоляции (Ui): 750 В
• Категория применения: AC-1 (до 100–110 А), AC-3 (мощность двигателя ~45–55 кВт при 400 В)
• Количество полюсов: 3 (силовые) + вспомогательные контакты (обычно 1–4 NO + 1–4 NC в зависимости от модификации)
• Климатическое исполнение: устойчиво к тяжёлым условиям (промышленность, порт, судостроение)
• Конструкция: модульная, компактная, с возможностью быстрой замены катушки и контактов без специального инструмента
• Производство: Германия (ранее ГДР → после 1990 г. обновлённая серия S-ID / S-IDX без асбеста, повышенная надёжность силовых контактов)

Преимущества серии S-ID / K-ID

• Высокая надёжность и большой ресурс при частых коммутациях
• Модульная конструкция → удобный ремонт и замена узлов
• Совместимость со старыми кранами ГДР/Германии (габариты не изменились после модернизации 1990-х)
• Доступны запасные части: подвижные/неподвижные контакты, катушки, дугогасительные камеры
• Длительное время удержания на рынке → огромный опыт эксплуатации

Аналоги и взаимозаменяемость

S-ID-5 ≈ K-ID-5 ≈ ID5 (в старой маркировке ГДР чаще K-ID-5 или ID-5, в современной — S-ID-5)

Примечание

Контактор не предназначен для коммутации конденсаторов мощности (для этого используется серия с индексом X — S-IDX).

Если нужен контактор именно для компенсации реактивной мощности — выбирайте S-IDX-43 или аналог.

Контактор S-ID-5 / K-ID-5 — проверенное десятилетиями решение для кранового и промышленного оборудования немецкого производства. Надёжность, ремонтопригодность и наличие запчастей делают его одним из самых востребованных в своём классе на постсоветском пространстве.
