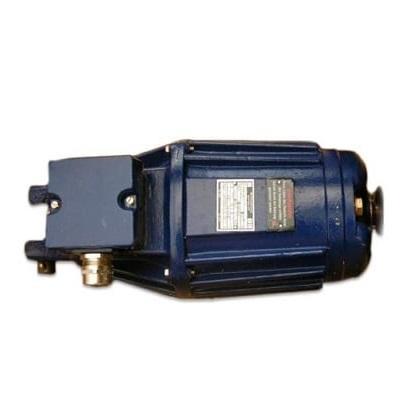

Гидротолкатель EB 50/50

Наличие: Есть в наличии

Цену уточняйте

Описание

Гидротолкатель EB 50/50 (также обозначается как ЕВ 50/50) — это электрогидравлический толкатель немецкого производства (серия ELHY, производитель EMG / ElTMA / аналогичные заводы Германии), предназначенный для привода колодочных и дисковых тормозов в подъемно-транспортном оборудовании.

Назначение

Гидротолкатель ЕВ 50/50 применяется как надежный привод в тормозных системах кранов (в т.ч. автокраны РДК-25, РДК-160, ЕДК-25, ЕДК-50, ЕДК-80, ЕДК-200, ЕДК-500, ЕДК-1000 и другие), портальных кранах немецкого производства, механизмах нефтегазовой промышленности и других подъемно-транспортных машинах. Обеспечивает плавное растормаживание и торможение за счет гидравлического усилия и встроенной возвратной пружины.

Расшифровка маркировки

ЕВ (EB) — серия толкателя (ELHY, Германия)
50 — номинальное усилие подъема штока ≈ 500 Н
/50 — номинальный ход штока 50 мм
С50 (или с 50) — усилие встроенной возвратной пружины 500 Н (наиболее распространенный вариант; также встречаются С18, С32)

Благодаря встроенной пружине колодочные тормоза (ТГЕ, ТГЕД, ТДЕ) могут не иметь собственной стягивающей пружины.

Основные технические характеристики

Параметр	Значение
Номинальное усилие подъема	500 Н
Номинальный ход штока	50 мм
Усилие возвратной пружины	180–500 Н (в зависимости от исполнения: С18, С32, С50)
Время подъема штока	≈ 0,56 с
Время опускания штока	≈ 0,38 с
Потребляемая мощность	200 Вт (0,2 кВт)
Напряжение питания	220/380 В, 380 В, 230/400 В, 400 В (3 фазы, 50 Гц); возможны 660/690 В
Количество выводов	3 (380 В) или 6 (220/380 В)
Степень защиты	IP66 (иногда указывается IP56)
Масса	≈ 13–15 кг
Объем рабочей жидкости	≈ 2,6 л
Рабочая жидкость (рекомендуемая)	Изоляционное масло типа Shell Diala Oil DX (при -25…+40 °C)
Ресурс	до 10 000 000 циклов включения-отключения
Температура эксплуатации	от -25 °C до +50 °C (расширяется с доп. оборудованием до -45…+80 °C)
Режим работы	S3, частота переключений до 2000–3000 ц/ч

Принцип работы

При подаче напряжения на электродвигатель центробежное колесо создает давление рабочей жидкости → поршень со штоком выдвигается → тормоз растормаживается. При отключении питания возвратная пружина плавно возвращает шток в исходное положение → происходит торможение.

Преимущества

Высокая надежность и долговечность (немецкое производство более 50 лет)
Плавный ход штока благодаря встроенной пружине
Работа в любом пространственном положении
Минимальное обслуживание при правильной эксплуатации
Поставляется заправленным маслом, с паспортом и руководством на русском языке
Степень защиты IP66 — устойчив к пыли и влаге

Условия эксплуатации и обслуживания

Проверять уровень масла (при выдвинутом штоке — до нижней кромки заливной горловины)
Использовать только рекомендованное изоляционное масло
Избегать перегрузок и работы при недостатке жидкости
Перед вводом в эксплуатацию проверить отсутствие протечек

Гидротолкатель ЕВ 50/50 — проверенное решение для тяжелых условий эксплуатации кранов и промышленного оборудования, где требуется высокая надежность торможения.
