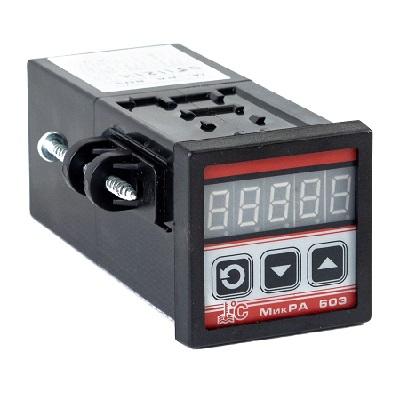

Регулятор температуры МикРА 603

Прибор выполнен на современной элементной базе с учетом многолетнего опыта эксплуатации предыдущих моделей. Усовершенствованный алгоритм регулирования и автоподстройки ПИД-коэффициентов обеспечивает высокую точность поддержания заданной температуры даже на сложных объектах с инерционностью и нелинейностями.

Основное назначение

МикРА 603 применяется в системах автоматического управления технологическими процессами (АСУ ТП) для:

• печей (муфельные, камерные, шахтные, вакуумные и др.);
• сушильных камер;
• термостатов и термокамер;
• экструдеров и нагревателей;
• систем охлаждения/нагрева;
• других объектов, требующих точного поддержания температуры.

Ключевые преимущества

• Поддержка практически всех стандартных датчиков температуры;
• Два независимых канала регулирования (нагрев + охлаждение);
• Возможность работы по ПИД-закону или в двухпозиционном режиме;
• Встроенный интерфейс RS-485 (протокол Modbus RTU) для интеграции в SCADA-системы и АСУ ТП;
• Автоматическая и ручная настройка ПИД-коэффициентов;
• Яркий 5-разрядный LED-дисплей с регулируемой яркостью;
• Компактный размер корпуса 48×48 мм (1/16 DIN);
• Высокая надежность и помехозащищенность.

Технические характеристики

• Дисплей: 5-разрядный LED, 8 уровней яркости
• Поддерживаемые датчики и диапазоны измерения:
  • ТХК(L) → -50…+550 °C
  • ТХА(K) → -50…+1300 °C
  • ТЖК(J) → -50…+800 °C
  • ТПП(S) → 0…+1700 °C
  • ТПП(R) → 0…+1700 °C
  • ТПР(B) → +200…+1800 °C
  • ТСП (Pt100, Pt500, Pt1000) → -200…+850 °C
  • ТСМ (50М, 100М) → -200…+200 °C
  • ТНН(N) → 0…+1300 °C
  • NTC, PTC, сопротивление → 0…6800 Ом
  • Универсальный токовый вход → 0–5 мА, 0–20 мА, 4–20 мА
  • Универсальный милливольтовый вход → -50…+100 мВ
• Закон регулирования:
  • Канал нагрева: ПИД или двухпозиционный
  • Канал охлаждения: ПИД или двухпозиционный
• Дискретность задания температуры: 1 °C или 0,1 °C (в зависимости от диапазона и датчика)
• Диапазон задания порога включения охлаждения: -100…+100 °C
• Период ШИМ: 2…99 с
• Интерфейс связи: RS-485, протокол Modbus RTU
• Ток питания термометров сопротивления: 0,25 мА
• Сопротивление линий подключения термопар: ≤ 20 Ом
• Погрешность поддержания температуры (в установившемся режиме): ±0,5% от верхнего значения диапазона
• Напряжение питания:
  • 110–250 В ~ 50/60 Гц (основное)
  • или 18–27 В ~ 50/60 Гц (опция)
• Габаритные размеры: 48 × 48 × 120 мм (1/16 DIN)
• Масса: не более 170 г
• Степень защиты передней панели: IP65
• Условия эксплуатации: температура -10…+55 °C, влажность до 80%
• Условия хранения: +5…+40 °C, влажность до 80%

Регулятор МикРА 603 — это оптимальное соотношение цены, функциональности и надежности для большинства задач промышленного регулирования температуры с возможностью интеграции в современные системы автоматизации.
