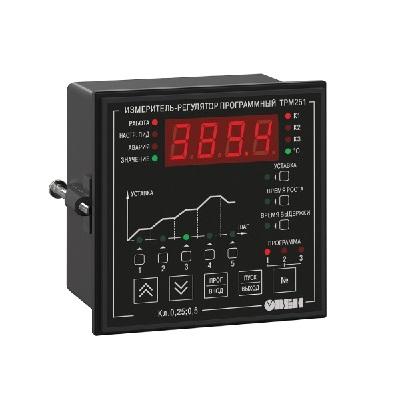

Программный ПИД-регулятор ОВЕН ТРМ251

Программный ПИД-регулятор ОВЕН ТРМ251 — это одноканальный измеритель-регулятор, предназначенный для точного управления многоступенчатыми температурными режимами в промышленных процессах. Наиболее часто применяется в системах управления электропечами (камерные, элеваторные, шахтные, плавильные и др.), сушильных шкафах, термических установках, где требуется выполнение заранее заданной программы нагрева / выдержки / охлаждения.

Основные возможности и преимущества

• Два универсальных входа (основной + резервный) с функцией автоматического резервирования датчика
• Поддержка практически всех стандартных датчиков температуры и унифицированных сигналов
• Программное пошаговое ПИД-регулирование — 3 независимые программы технолога по 5 шагов каждая
• Современная автонастройка ПИД-коэффициентов (не требует ручной подстройки в большинстве случаев)
• Три независимых выходных элемента (ВЭ) с различными типами исполнения
• Интерфейс RS-485 (протоколы ОВЕН, Modbus-RTU, Modbus-ASCII)
• Удобный светодиодный 4-разрядный индикатор + интуитивно понятные кнопки
• Режимы работы: ПИД, двухпозиционный (ON/OFF), ручное управление мощностью
• Защита от аварий: обрыв/КЗ датчика, LBA (разрыв контура), выход за пределы и др.
• Сохранение всех настроек в энергонезависимой памяти

Технические характеристики (основные)

Структура программы технолога (каждый шаг)

Каждый из 5 шагов программы состоит из двух фаз:

1. Время роста — скорость изменения температуры (уставка растёт/падает с заданной скоростью °C/мин) до целевой уставки шага
2. Время выдержки — поддержание температуры на уровне уставки заданное время

После завершения всех шагов программа может останавливаться или переходить в режим поддержания последней уставки (настраивается).

Режимы работы ПИД-регулятора

• ПИД — основной режим с автонастройкой (рекомендуется)
• Двухпозиционный (ON/OFF) — с гистерезисом
• Ручной — оператор напрямую задаёт мощность на выходе 0…100 %

Типичные применения

• Электропечи сопротивления (отжиг, закалка, нормализация, цементация и т.д.)
• Муфельные, камерные, шахтные, колпаковые печи
• Сушильные и термообработочные камеры
• Процессы с медленным нагревом и длительными выдержками
• Любые объекты, где нужна точная программная термообработка

Настройка прибора

Возможны два основных способа:

1. С лицевой панели — через меню (доступно в режимах «Стоп» или «Критическая авария»)
2. Через ПК — с помощью бесплатной программы «Конфигуратор ТРМ251» (самый удобный и рекомендуемый способ)

Программа позволяет:

• задавать все параметры
• создавать и редактировать программы технолога
• проводить автонастройку ПИД
• сохранять/загружать конфигурации
• вести архив настроек

ТРМ251 — один из самых удачных и надёжных программных ПИД-регуляторов российского производства для печей и термических процессов.
