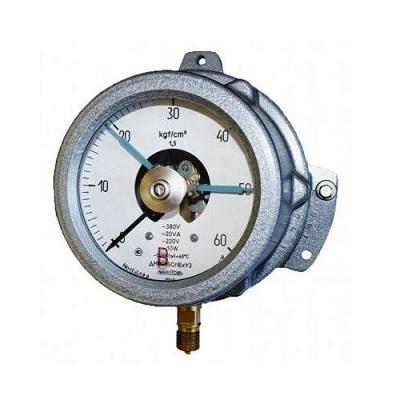

Манометр ДМ2005Сг1Ех

Наличие: В наличии

Цену уточняйте

Описание

Манометр ДМ2005Сг1Ех — это взрывозащищённый показывающий сигнализирующий (электроконтактный) манометр с диаметром корпуса 160 мм, предназначенный для измерения избыточного давления газообразных и жидких сред в условиях взрывоопасных зон.

Назначение

Манометр ДМ2005Сг1Ех (а также аналогичные вакуумметры ДВ2005Сг1Ех и мановакуумметры ДА2005Сг1Ех) предназначен для:

Измерения избыточного давления, разрежения или давления-разрежения неагрессивных к медным сплавам газообразных и жидких сред (вода, пар, воздух, масло, бензин, керосин и др.).
Управления внешними электрическими цепями через встроенное сигнализирующее (электроконтактное) устройство прямого действия — включение/выключение при достижении заданных пределов давления.

Прибор применяется в химической, нефтегазовой, энергетической и других отраслях промышленности во взрывоопасных зонах.

Взрывозащита

Вид взрывозащиты: взрывонепроницаемая оболочка («d»)
Маркировка взрывозащиты: 1ЕхdIIВТ4 (по ГОСТ Р МЭК 60079)
Допускается эксплуатация во взрывоопасных зонах классов 1 и 2 (газы групп IIА, IIВ, температурная группа Т4)

Основные технические характеристики

Диаметр корпуса: 160 мм
Класс точности: 1,5 (по заказу возможно 1,0)
Диапазоны измерения (ДМ2005Сг1Ех): от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см² (или в кПа/МПа по заказу)
Присоединение к процессу: радиальное (РШ), резьба штуцера М20×1,5 (по умолчанию), возможно G½ или другие по заказу
Степень защиты: IP40 (общий корпус), IP54 (вводное отделение для кабеля)
Климатическое исполнение: У3, У2 или Т3 по ГОСТ 15150 (температура окружающей среды от -50 °C до +60 °C)
Температура измеряемой среды: обычно до +70…+100 °C (зависит от модификации и среды)
Материалы:
- Корпус — алюминиевый сплав
- Стекло — органическое
- Штуцер и трубчатая пружина — медный сплав
- Циферблат — алюминиевый сплав
Масса: не более 5,5 кг
Средний срок службы: 10 лет
Межповерочный интервал: 2 года
Виброзащищённость: группа L1 по ГОСТ Р 52931-2008
Электроконтактное устройство: прямые контакты, коммутируемая нагрузка — до 220 В, 1 А (типичное значение, уточнять по паспорту)

Условия эксплуатации

Прибор устойчив к воздействию атмосферных осадков и пыли в пределах степени защиты.
Запрещается применять для агрессивных сред (кислоты, щёлочи, сероводород и т.п.), а также для сред, склонных к кристаллизации или полимеризации.
Монтаж — вертикальное положение штуцером вниз или по специальному заказу.
