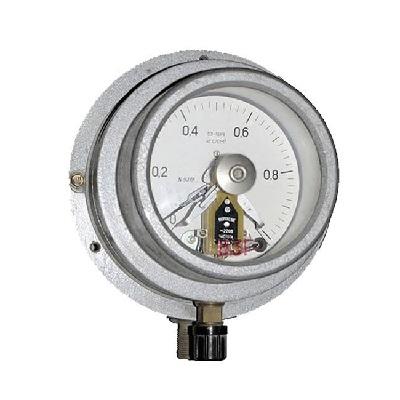

Манометр ВЭ-16Рб

Наличие: В наличии

Цену уточняйте

Описание

Манометр ВЭ-16Рб — это взрывозащищённый электроконтактный (сигнализирующий) манометр с диаметром корпуса 160 мм, предназначен для измерения избыточного, вакуумметрического и манометрического давления неагрессивных к медным сплавам, некристаллизующихся жидкостей, газов и пара, включая кислород. Прибор используется в системах сигнализации, автоматики и блокировки технологических процессов во взрывоопасных зонах помещений и наружных установок.

Назначение

Манометр ВЭ-16Рб (а также вакуумметры и мановакуумметры этой серии) предназначен для:

измерения избыточного, вакуумметрического и манометрического давления газов, жидкостей, паров;
сигнализации (включения/выключения внешних электрических цепей) при достижении заданных предельных значений давления.

Прибор используется в системах, где измеряемая среда неагрессивна к медным сплавам, не кристаллизуется и не содержит взвешенных частиц.

Основные области применения

Нефтегазовая промышленность
Химическое и нефтехимическое производство
Котельные установки, компрессорные станции
Взрывоопасные производства (газы, пары, кислород в том числе)
Наружные установки и помещения с взрывоопасными смесями категорий IIA, IIB, IIC (по старой классификации — группы взрывоопасных сред)

Взрывозащита

Вид взрывозащиты: взрывонепроницаемая оболочка («d» — Ex d)
Маркировка взрывозащиты: ВЗГ (по старой российской системе) или 1Ex d IIB T4 / 1Ex d IIC T4 (в зависимости от модификации и производителя)
Применяется во взрывоопасных зонах классов 1 и 2

Технические характеристики

Параметр	Значение
Диаметр корпуса	160 мм
Класс точности	1,5
Диапазоны измерения (избыточное давление)	0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см² (МПа ×10)
Диапазоны мановакуумметрические	-1…0; -1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15 кгс/см² и др.
Диапазоны вакуумметрические	-1…0 кгс/см²
Присоединение (штуцер)	Радиальное, резьба М20×1,5
Размер квадрата под ключ	17×17 мм
Материал корпуса	Алюминиевый сплав
Исполнение корпуса	С задним фланцем (для щитового монтажа)
Степень защиты	IP40 (корпус)
Температура измеряемой среды	от -50 °C до +150 °C
Температура окружающей среды	от -50 °C до +60 °C
Электроконтактная группа	Индуктивные контакты прямого действия
Напряжение коммутации	210–230 В, 50 Гц (иногда до 250 В)
Разрывная мощность контактов	10 ВА (при активной нагрузке)
Погрешность срабатывания сигнализации	±25% от суммы верхнего и нижнего пределов измерения
Межповерочный интервал	2 года
Средний срок службы	Не менее 10 лет
Гарантия	Обычно 12–36 месяцев (зависит от производителя)

Комплектация (стандартная)

Манометр в сборе
Паспорт / руководство по эксплуатации
Поверка (в большинстве случаев входит в стоимость)

Аналоги (современные)

ДМ2005Сг1Ех, ДМ2005СгЕх
ЭКМ-1У2 взрывозащищённые версии
Манометры с микровыключателями Ex-исполнения от WIKA, Ashcroft и др.

Манометр ВЭ-16Рб — проверенная классика советского/российского приборостроения, надёжно работающая в тяжёлых условиях взрывоопасных производств уже несколько десятилетий.
