Пускатель ПМЛ-1631

Основное назначение

• Пуск, останов и реверсирование трёхфазных асинхронных электродвигателей путём непосредственного подключения к сети.
• Защита двигателей от перегрузок недопустимой продолжительности (при наличии теплового реле РТЛ).
• Работа в цепях управления с переменным током частотой 50 Гц.

Основные технические характеристики

• Номинальный ток главной цепи (Ie): 10 А (категория применения АС-3)
• Номинальное напряжение главной цепи: до 660 В
• Номинальная мощность подключаемого двигателя (ориентировочно, при 380 В, АС-3):
  • ~4 кВт (при 380 В)
  • ~5,5 кВт (в некоторых модификациях до 7,5 кВт при 16 А-вариантах)
• Категория применения: АС-3 (управление двигателями с короткозамкнутым ротором)
• Напряжение катушки управления (Uc): 24, 36, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 В (50 Гц) — наиболее распространены 220 В и 380 В
• Исполнение: реверсивное (две контактные системы для прямого и обратного хода)
• Вспомогательные контакты: обычно 1з + 2р (1 замыкающий + 2 размыкающих)
• Тепловое реле: комплектуется реле типа РТЛ-100* (диапазон регулировки тока уставки зависит от модификации, например 1,6–2,5 А, 2,4–4 А, 5,5–8 А и т.д.)
• Степень защиты: IP54 (в оболочке)
• Климатическое исполнение: УХЛ2, УХЛ4, У2 и др.
• Механическая износостойкость: класс Б (обычно 1–3 млн циклов)
• Коммутационная износостойкость: соответствует категории АС-3

Конструктивные особенности

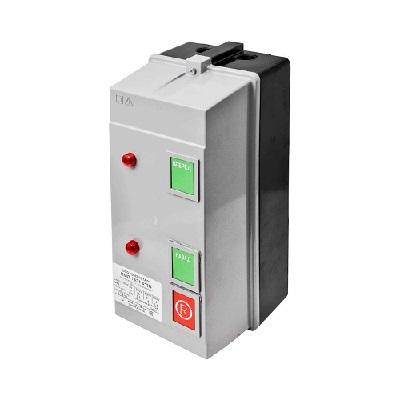

• Реверсивный пускатель в металлической или пластиковой оболочке.
• В большинстве исполнений оснащён кнопками «Пуск вперёд», «Пуск назад», «Стоп», сигнальной лампой.
• Механическая и электрическая блокировка между пускателями прямого и обратного хода для предотвращения одновременного включения.
• Возможность установки теплового реле РТЛ для защиты от перегрузки и обрыва фазы.
• Монтаж — на вертикальной поверхности.

Габаритные и установочные размеры (примерно, для исполнения в оболочке)

• Высота ≈ 280 мм
• Ширина ≈ 123–143 мм (зависит от модификации)
• Глубина ≈ 130–150 мм
• Масса ≈ 2,2–2,9 кг

Условное обозначение (пример)

ПМЛ-1631 О*2Б 380В РТЛ-1008 где:

• 1631 — реверсивный, 1-я величина (10 А), с кнопками и лампой
• О — в оболочке
• *2Б — с двумя кнопками «Пуск» + «Стоп» + сигнальная лампа, исполнение Б
• 380В — напряжение катушки
• РТЛ-1008 — тепловое реле с диапазоном 2,5–4 А (пример)

Пускатели ПМЛ-1631 широко применяются в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием, где требуется надёжное реверсивное управление двигателем до ~4–5,5 кВт при 380 В.
