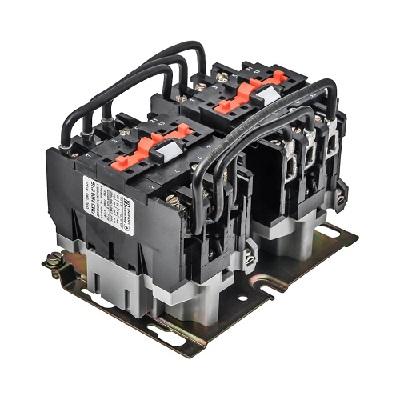

Пускатель ПМЛ-3500

Электромагнитный пускатель ПМЛ-3500 — это реверсивный магнитный пускатель открытого исполнения (без оболочки), предназначенный для дистанционного управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором в стационарных установках.

Основное назначение

• Пуск и остановка электродвигателей
• Реверсирование направления вращения
• Защита от перегрузок (при установке теплового реле — в модификациях без реле защита отсутствует)
• Работа в цепях переменного тока категории применения АС-3 (нормальный пуск двигателей) и АС-4 (тяжёлый пуск, частые реверсы)

Пускатели серии ПМЛ-3500 относятся к третьему габариту и рассчитаны на номинальный ток 40 А.

Основные технические характеристики

• Номинальный ток главной цепи (In): 40 А
• Номинальное рабочее напряжение главной цепи (Ue): до 660 В (наиболее часто 220 В, 380 В, 660 В)
• Номинальное напряжение изоляции (Ui): 690 В
• Напряжение катушки управления (Uc): 24 В, 36 В, 42 В, 110 В, 230 В, 400 В (переменный ток 50 Гц, реже 60 Гц)
• Контакты главной цепи: 3 полюса (3 силовых контакта)
• Вспомогательные контакты: 2з + 2р (2 замыкающих + 2 размыкающих) — стандарт для реверсивного исполнения
• Исполнение: реверсивное (два контактора в одном блоке с механической и электрической блокировкой)
• Степень защиты: IP00 (открытое исполнение, без оболочки)
• Климатическое исполнение: УХЛ4 (умеренный и холодный климат, категория размещения 4 — в помещениях с искусственным климатом)
• Коммутационная износостойкость: механическая ≥ 3–10 млн циклов, коммутационная ≥ 1–3 млн циклов (в зависимости от категории)
• Мощность подключаемых двигателей (АС-3, cos φ ≈ 0,85):
  • 220 В ≈ 11 кВт
  • 380 В ≈ 18,5–22 кВт
  • 660 В ≈ 30–37 кВт (в зависимости от производителя и точных условий)

Конструктивные особенности

• Открытое исполнение (без защитной оболочки)
• Монтаж: на ровную поверхность (винтами) или на DIN-рейку (в зависимости от производителя)
• Вертикальное рабочее положение (допускается отклонение до 15°)
• Реверсивная сборка: два контактора с механической и электрической блокировкой для предотвращения одновременного включения
• Возможность установки дополнительных контактов и теплового реле (в базовой версии реле отсутствует)

Условия эксплуатации

• Температура окружающего воздуха: от –40…–60 °C до +40…+55 °C (в зависимости от исполнения)
• Относительная влажность: до 80–98 % при +25 °C
• Высота над уровнем моря: до 2000 м
• Окружающая среда: без взрывоопасной пыли, агрессивных газов и паров

Применение

• Насосные станции
• Вентиляционные системы
• Компрессоры
• Конвейеры
• Крановое оборудование
• Другие установки с асинхронными двигателями до ~22 кВт (380 В)

Пускатель ПМЛ-3500 — надёжное и проверенное временем решение для промышленной автоматики, отличается простой конструкцией, ремонтопригодностью и доступной ценой.
