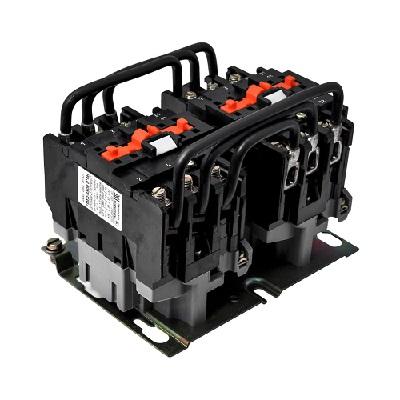

Пускатель ПМЛ-4500

Наличие: В наличии

Цену уточняйте

Описание

Пускатель магнитный ПМЛ-4500 — это надёжное коммутационное устройство, предназначенное для дистанционного управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором в стационарных электроустановках.

Основное назначение

Прямой пуск и остановка электродвигателей
Реверсирование направления вращения
Защита от перегрузок (при комплектации тепловым реле)
Защита от обрыва фазы и несимметрии нагрузки (при наличии теплового реле)

Пускатели серии ПМЛ-4500 широко применяются в системах автоматики, станках, насосах, вентиляторах, компрессорах, конвейерах и другом промышленном оборудовании.

Основные технические характеристики

Параметр	Значение
Номинальный ток главной цепи (Ie)	63 А (иногда указывается 65 А)
Номинальное напряжение главной цепи	до 660 В (обычно 380/400/690 В)
Номинальное напряжение изоляции Ui	660 В
Род тока главной цепи	Переменный (AC), 50/60 Гц
Категория применения	AC-3 (пуск и отключение двигателей)
Мощность управляемых двигателей (примерно)	~18,5–22 кВт при 380 В ~30–37 кВт при 660 В
Количество главных полюсов	3
Вспомогательные контакты (стандарт)	2з + 2р (2 нормально-открытых + 2 нормально-закрытых) или 1з+1р, 4з и др. варианты
Напряжение катушки управления (Uc)	24 В, 36 В, 42 В, 110 В, 127 В, 220 В, 230 В, 380 В, 400 В (50 Гц)
Исполнение по назначению	Нереверсивное или реверсивное
Степень защиты оболочки	IP00 (открытое) или IP20
Климатическое исполнение	УХЛ4, УХЛ4 В, УХЛ4 Б
Способ крепления	На монтажную плиту / DIN-рейку (в зависимости от модификации)
Механическая износостойкость	до 10–15 млн циклов ВО
Коммутационная износостойкость (AC-3)	1–3 млн циклов
Масса (примерно)	2,5–3,0 кг
Габаритные размеры (ориентировочно)	≈ 165–175 × 110–135 × 120–130 мм

Особенности конструкции

Контакты главных цепей выполнены на основе серебросодержащих материалов → низкое переходное сопротивление и высокая износостойкость
Надёжная электромагнитная система с хорошей вибро- и ударостойкостью
Возможность установки теплового реле серии РТЛ (защита от перегрузки)
Малогабаритное исполнение по сравнению с более старыми сериями ПМЛ
Реверсивные версии имеют механическую и электрическую блокировку между пускателями для предотвращения одновременного включения прямого и обратного хода

Варианты исполнения (наиболее распространённые)

ПМЛ-4500-1… — нереверсивный
ПМЛ-4500-5… — реверсивный
С тепловым реле или без него
С разными напряжениями катушки (самые ходовые — 220 В и 380 В)
IP00 (для шкафов) / IP20 (с кожухом)

Подходит для замены устаревших пускателей ПМЛ-2100/3100/4100 в большинстве применений мощностью до ~22 кВт (380 В).

Если нужна конкретная модификация (напряжение катушки, наличие реле, степень защиты, производитель) — уточните, подберем точный артикул и схему подключения.
