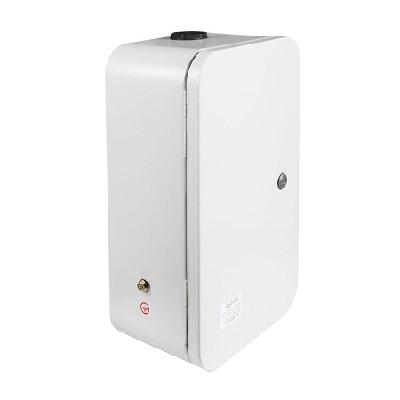

Пускатель ПМЛ-6110

Основное назначение

• Включение и отключение трёхфазных асинхронных электродвигателей с короткозамкнутым ротором
• Управление освещением, нагревательными элементами, насосами, вентиляторами, компрессорами и другим оборудованием
• Работа в системах автоматики, щитах управления, станках, кранах, конвейерах и т.д.

Ключевые технические характеристики

• Номинальный ток главной цепи (Ie): 160 А (в некоторых каталогах указывается 150–160 А в зависимости от условий)
• Номинальное напряжение главной цепи (Ue): до 660 В (наиболее часто 380 В / 400 В)
• Номинальное напряжение изоляции (Ui): 660 В
• Количество полюсов: 3 (3P)
• Категория применения: AC-3 (управление электродвигателями с клеткой), AC-1 (активная нагрузка)
• Напряжение управления (катушки Uc): 24 В, 36 В, 48 В, 110 В, 127 В, 220 В, 230 В, 240 В, 380 В, 400 В, 500 В (переменный ток 50/60 Гц) — наиболее популярны 220 В и 380 В
• Потребляемая мощность катушки: – пусковая (включение) ≈ 500–550 ВА – удерживающая ≈ 40–60 ВА
• Вспомогательные контакты (блок-контакты): обычно 1з + 1р (1 замыкающий + 1 размыкающий), возможны другие комбинации в зависимости от модификации
• Механическая износостойкость: до 10–15 млн циклов ВО
• Коммутационная износостойкость (при AC-3): ≈ 0,3–1 млн циклов
• Частота включений: до 600 вкл/час (в нормальном режиме), до 3600 вкл/час без нагрузки
• Климатическое исполнение: У2, УХЛ4, Т2 и др. (в зависимости от производителя)
• Степень защиты: – без оболочки — IP00 / IP20 – в корпусе — IP54 (самый распространённый вариант для ПМЛ-6110)

Варианты исполнения (основные обозначения)

• ПМЛ-6110 — базовый нереверсивный без теплового реле, без корпуса
• ПМЛ-6110О4Б — в оболочке IP54, без кнопок, без теплового реле
• ПМЛ-6110… с тепловым реле — с встроенной или приставной защитой от перегрузки (РТЛ, РТИ и др.)
• ПМЛ-611Х — серия на 160 А (6110, 6111, 6112, 6113, 6114 отличаются количеством и типом вспомогательных контактов)

Условия эксплуатации

• Температура окружающего воздуха: от –45 °C до +40 °C (У2)
• Относительная влажность: до 80–98 % при +25 °C
• Высота над уровнем моря: до 2000 м
• Группа условий эксплуатации по механическим факторам: М25 (вибрация, удары)
• Степень загрязнения окружающей среды: 3

Преимущества серии ПМЛ-6110

• Высокая надёжность и большой ресурс
• Простота монтажа (DIN-рейка или винтовое крепление)
• Широкий выбор напряжений катушки
• Совместимость с большинством тепловых реле серии РТЛ/РТИ
• Доступная цена при отличном качестве (производитель: ЭТАЛ)

Пускатель ПМЛ-6110 — это проверенное временем решение для тяжёлых условий промышленной эксплуатации, когда требуется надёжное коммутирование токов до 160 А при напряжении до 660 В.

Если нужна конкретная модификация (напряжение катушки, наличие реле, фото, чертёж, габаритные размеры) — уточните, подберем точное исполнение.
