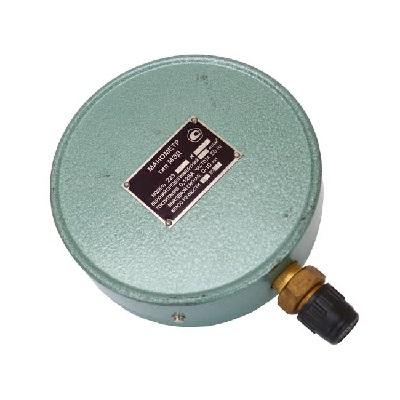

Преобразователь давления (манометр) МЭД-22365

Наличие: В наличии

Цену уточняйте

Описание

Преобразователь давления (манометр индуктивный) МЭД-22365 — это надёжный бесшкальный прибор, предназначенный для непрерывного преобразования избыточного или вакуумметрического давления газообразных и жидких сред в унифицированный электрический выходной сигнал.

Прибор широко применяется в системах автоматического контроля, регулирования и сигнализации технологических процессов в различных отраслях промышленности: нефтегазовой, химической, энергетической, металлургической и др.

Основное назначение

МЭД-22365 преобразует механическую деформацию упругого чувствительного элемента (трубки Бурдона) в изменение взаимной индуктивности, формируя аналоговый сигнал переменного тока.

Ключевые технические характеристики

Тип прибора: индуктивный преобразователь давления (манометр бесшкальный электрический)
Диапазоны измерения избыточного давления (верхний предел): 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа (соответствует 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²)
Класс точности: 1,0 или 1,5 (в зависимости от исполнения)
Выходной сигнал: изменение взаимной индуктивности в диапазоне 0…10 мГн
Время установления выходного сигнала: не более 1 с
Измеряемая среда: газ или жидкость (неагрессивные к материалам контактирующих частей)
Температура измеряемой среды: до +150 °C
Температура окружающего воздуха: от +5 до +50 °C (исполнение УХЛ3.1) от -10 до +50 °C (исполнение У2) — по ГОСТ 15150-69
Климатическое исполнение: УХЛ3.1, У2 (по ГОСТ 15150)
Степень защиты от пыли и влаги: IP54 или аналог (в зависимости от модификации)
Присоединительная резьба: чаще всего М20×1,5 (возможны другие по заказу)
Материал штуцера / контактирующих частей: медный сплав (латунь)
Габаритные размеры: примерно 205 × 185 × 155 мм (ориентировочно, в зависимости от исполнения)
Масса: не более 2 кг
Виброзащита: группа N3 (по ГОСТ)
Условия эксплуатации: взрывобезопасные помещения

Принцип действия

Упругая деформация трубки Бурдона под действием давления преобразуется в перемещение подвижного элемента индуктивного датчика. Это вызывает изменение взаимной индуктивности между первичной и вторичной обмотками, что и является выходным сигналом прибора.

Преимущества МЭД-22365

Простая и надёжная конструкция
Высокая надёжность в жёстких промышленных условиях
Большой диапазон измеряемых давлений (до 160 МПа / 1600 кгс/см²)
Отсутствие необходимости в источнике питания для самого датчика (пассивный выход)
Долгий срок службы
Взаимозаменяемость с предыдущими моделями аналогичного типа

Комплект поставки (стандартный)

Преобразователь давления МЭД-22365
Паспорт (с отметкой о поверке)
Руководство по эксплуатации
(по запросу — свидетельство о поверке, сертификат)

МЭД-22365 — проверенное временем решение для задач, где требуется надёжное преобразование высокого давления в индуктивный сигнал без использования современных 4…20 мА датчиков.
