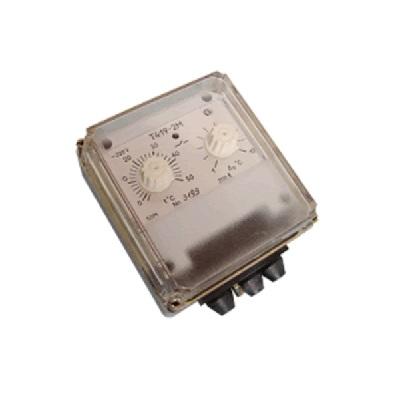

Терморегулятор Т419-М1

Наличие: В наличии

Цену уточняйте

Описание

Терморегулятор (датчик-реле температуры) Т419-М1 — это электронный двухпозиционный регулятор температуры, предназначенный для автоматического поддержания заданной температуры путём включения/выключения нагревательных или холодильных устройств, а также для сигнализации о достижении пороговых значений.

Прибор широко применяется в стационарных и подвижных установках (промышленное оборудование, холодильные камеры, сушильные шкафы, системы обогрева/охлаждения в судостроении, автомобилестроении, сельском хозяйстве, котельных и т.д.).

Основное назначение

Двухпозиционное регулирование температуры (вкл/выкл)
Сигнализация включения выходной команды
Управление холодильными, нагревательными и другими устройствами для поддержания заданной температуры

Совместимость с датчиками

Работает исключительно с медными термопреобразователями сопротивления с номинальной статической характеристикой 50М (ТСМ 50М, чаще всего ТСМ-1088 или аналогичные).

Основные технические характеристики

Параметр	Значение
Тип регулирования	Двухпозиционное (реле)
Диапазоны настройки температуры	-50…0 °C -25…+25 °C 0…+50 °C 0…+100 °C (другие диапазоны по спецзаказу, например +25…+75 °C, +75…+125 °C и т.д.)
Основная погрешность	±1 % от диапазона (в некоторых источниках указывается до ±2 °C)
Зона нечувствительности (гистерезис)	Регулируемая: от +1 °C до +10 °C
Напряжение питания	~220 В, 50 Гц (основное исполнение) По заказу: 12…24 В или 45…75 В (постоянный/переменный ток)
Допустимые отклонения напряжения	+10…-15 % от номинального
Потребляемая мощность	Не более 3 ВА
Коммутируемая нагрузка	Контакты реле: обычно до 10 А при 220 В ~ (точные значения зависят от модификации)
Габаритные размеры прибора	≈ 130 × 65 × 105 мм (без учёта датчика)
Масса	≈ 0,6 кг (прибор) / ≈ 0,9 кг (с термопреобразователем)
Рабочее положение	Любое
Климатическое исполнение	УХЛ 3.1 или аналог (промышленное, для закрытых помещений)
Степень защиты	IP40…IP54 (в зависимости от корпуса и исполнения)

Комплект поставки (стандартный)

Блок терморегулятора Т419-М1
Термопреобразователь сопротивления ТСМ 50М (длина кабеля и монтажное исполнение — по заказу)
Паспорт (инструкция по эксплуатации)
Комплект крепежа (по требованию)

Маркировка исполнения (примеры)

Т419-М1-01 — диапазон -50…0 °C
Т419-М1-02 — -25…+25 °C
Т419-М1-03 — 0…+50 °C
Т419-М1-04 — 0…+100 °C (или +25…+75 °C в некоторых версиях)
Т419-М1-06 — высокотемпературные варианты (+75…+125 °C и др.)

Буквы после цифры могут обозначать напряжение питания (А — 220 В, другие — низковольтные исполнения) и климатическое исполнение.

Преимущества

Простота конструкции и высокая надёжность (аналоговый прибор без микропроцессора)
Возможность работы в условиях вибрации (подвижные объекты)
Регулируемый гистерезис
Низкая стоимость по сравнению с современными PID-регуляторами
Долгий срок службы (более 10–15 лет при правильной эксплуатации)

Условия эксплуатации

Температура окружающего воздуха: обычно от -10…+50 °C (уточняйте в паспорте конкретной модификации)
Относительная влажность: до 80 % без конденсации
Отсутствие агрессивных паров и газов, разрушающих металл и изоляцию

Т419-М1 — проверенное временем решение для задач, где не требуется высокая точность и сложная логика управления. При необходимости более точного или программируемого регулирования рекомендуется переход на современные микропроцессорные регуляторы (например, ОВЕН ТРМ, Eurotherm и др.).
