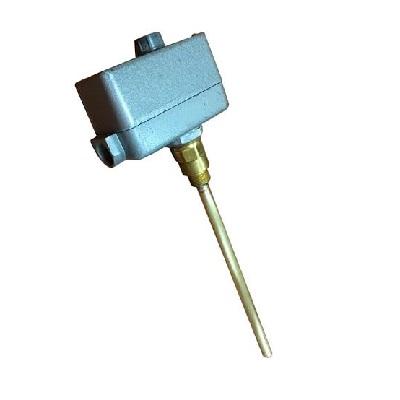

Регулятор температуры ТУДЭ

Наличие: В наличии

Цену уточняйте

Описание

Регулятор температуры ТУДЭ 1М1, 2М1, 3М1, 4М1, 5М1, 6М1, 8М1, 9М1, 11М1, 12М1 предназначены для автоматического регулирования и поддержания заданной температуры жидких и газообразных сред в системах автоматического контроля и регулирования технологических процессов.

Применяются для управления:

нагревателями,
электроклапанами,
насосами,
вентиляторами,
сигнализацией превышения/понижения температуры,
другими исполнительными механизмами.

Основные области применения

Нефтегазовая отрасль
Химическая и нефтехимическая промышленность
Энергетика (котельные, ТЭЦ)
Металлургия
Пищевая промышленность
Машиностроение
Судостроение
ЖКХ (котельные, тепловые пункты)
Системы вентиляции и кондиционирования
Технологические ёмкости, трубопроводы, печи, сушилки, реакторы и т.д.

Принцип действия

Работа основана на дилатометрическом эффекте — изменении длины металлического чувствительного элемента (трубки, заполненной рабочей жидкостью или газом) при изменении температуры. Линейное расширение передаётся на микропереключатель, который коммутирует электрическую цепь (включает / выключает нагрузку).

Это механический, энергонезависимый принцип — устройство не требует питания для измерения температуры, надёжно работает в условиях электромагнитных помех и взрывоопасных зон (в соответствующих исполнениях).

Основные технические характеристики (обобщённые для серии ТУДЭ-М1)

Диапазон регулируемых температур: от -60 °C до +500 °C (зависит от модификации)
Дифференциал (зона нечувствительности): 2–12 °C (регулируемый или фиксированный)
Коммутируемая нагрузка: ~10 А при 220 В ~50 Гц (до 2–6 кВт напрямую)
Погрешность срабатывания: ±(2–5) % от верхнего предела диапазона
Длина чувствительного элемента (баллона): 100–500 мм (чаще 160–320 мм)
Материал защитной гильзы / баллона: сталь 12Х18Н10Т, латунь, титан (по заказу)
Степень защиты: IP54 / IP65 (в зависимости от исполнения)
Климатическое исполнение: УХЛ 3.1, У2, Т3 и др.
Температура окружающей среды: от -50…-60 °C до +50…+70 °C
Средний срок службы: 10–12 лет

Модификация	Диапазон регулирования	Наиболее частое применение
ТУДЭ-1М1	–60…+40 °C	Холодильные установки, морозильные камеры
ТУДЭ-2М1	–30…+90 °C	Отопление, горячая вода, котельные
ТУДЭ-3М1	0…+120 °C	Вентиляция, ГВС, теплообменники
ТУДЭ-4М1	+20…+160 °C	Технологические процессы средней температуры
ТУДЭ-5М1	+50…+200 °C	Масляные системы, пар низкого давления
ТУДЭ-6М1	+100…+300 °C	Печи, сушилки, пар среднего давления
ТУДЭ-9М1	+200…+500 °C	Высокотемпературные печи, металлургия

Преимущества ТУДЭ

Высочайшая надёжность (механика без электроники)
Полная энергонезависимость измерительной части
Работа во взрывоопасных зонах (при правильном выборе исполнения)
Простота установки и настройки
Не требует периодической поверки (в большинстве случаев)
Доступная цена по сравнению с электронными аналогами
Огромный опыт эксплуатации

Монтаж и подключение

Крепление — накидная гайка или фланец
Электрическое подключение — клеммы внутри корпуса
Схема подключения: 2 или 3 провода (переключающий контакт)
Настройка уставки — поворотом регулировочного винта / шкалы

ТУДЭ — это классика промышленной автоматики, проверенная десятилетиями. Если вам нужна простая, надёжная и недорогая защита от перегрева / переохлаждения — это один из лучших вариантов.
