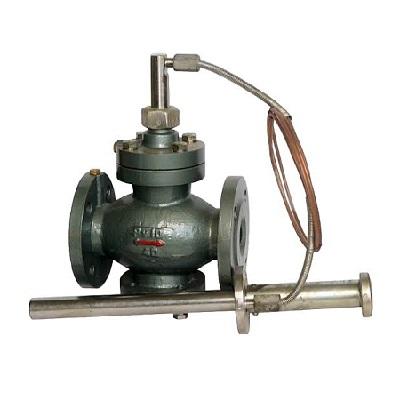

Регулятор температуры PT-ДО-25, РТ-ДО-50, РТ-ДО-80

Наличие: В наличии

Цену уточняйте

Описание

Регуляторы температуры прямого действия РТ-ДО-25, РТ-ДО-50, РТ-ДО-80, РТ-ДЗ (нормально открытый, двухходовой) — это надежные устройства прямого действия, не требующие внешнего источника питания. Они предназначены для автоматического поддержания заданной температуры регулируемой среды (вода, пар, воздух, неагрессивные жидкости и газы) путем пропорционального изменения расхода теплоносителя.

Наиболее востребованные типоразмеры: Ду 25 мм, Ду 50 мм и Ду 80 мм.

Основное назначение

Системы отопления и горячего водоснабжения
Тепловые пункты, котельные
Подогреватели, теплообменники
Охладительные системы
Технологические процессы, где требуется простое и надежное регулирование температуры без электроэнергии

Принцип работы

Термобаллон (датчик температуры) заполнен жидкостью с высоким коэффициентом объемного расширения. При изменении температуры регулируемой среды жидкость расширяется/сжимается → через капилляр воздействует на сильфон → сильфон перемещает шток клапана → изменяется проходное сечение → регулируется расход теплоносителя.

РТ-ДО — нормально открытый (клапан закрывается при повышении температуры регулируемой среды).

Основные технические характеристики

Параметр	РТ-ДО-25	РТ-ДО-50	РТ-ДО-80
Диаметр условного прохода DN, мм	25	50	80
Условная пропускная способность Kv, м³/ч	6,3 – 8	25	60
Номинальное давление PN, бар	10 (1,0 МПа)	10 (1,0 МПа)	6,3 (0,63 МПа)
Диапазоны настройки температуры, °С	0–40, 20–60, 40–80, 60–100, 80–120, 100–140, 120–160, 140–180	Аналогично	Аналогично
Температура рабочей среды, °С	от -15 до +225 (зависит от диапазона настройки)	Аналогично	Аналогично
Температура окружающей среды, °С	от -30 до +50	от -30 до +50	от -30 до +50
Длина капилляра (стандарт / возможные), м	2; 2,5; 4; 6; 10 и др. по заказу	Аналогично	Аналогично
Погрешность поддержания температуры	±(3–5) °С (зависит от модели и условий)	Аналогично	Аналогично
Материал корпуса	Чугун СЧ-20 / сталь 20 / нержавейка (по исполнению)	Чугун СЧ-20 / сталь	Чугун СЧ-20
Присоединение	Фланцевое	Фланцевое	Фланцевое
Масса (примерно), кг	12–18	25–35	38–45

Варианты исполнения (при заказе указываются)

Диапазон настройки (самый популярный — 40–80 °С и 60–100 °С)
Длина капилляра (2 м, 2,5 м, 4 м, 6 м, 10 м и др.)
Материал корпуса: чугун СЧ-20 (стандарт), сталь 20, нержавеющая сталь
Исполнение по взрывозащите (по спецзаказу)
Комплектация фильтром грубой очистки (рекомендуется)

Преимущества РТ-ДО

Полная энергонезависимость
Простота конструкции и высокая надёжность
Длительный срок службы (15–20 лет и более)
Не требуют обслуживания и настройки в процессе эксплуатации
Широкий выбор диапазонов и длин капилляра
Российское производство (Теплоконтроль, Теплоприбор и др.)

Пример обозначения при заказе

РТ-ДО-25-(40–80)-4-СЧ20 → Регулятор температуры прямого действия, Ду 25 мм, диапазон 40…80 °С, длина капилляра 4 м, корпус из серого чугуна СЧ-20.

РТ-ДО-50-(60–100)-6 → Ду 50 мм, диапазон 60…100 °С, капилляр 6 м.

РТ-ДО-80-(80–120) → Ду 80 мм, диапазон 80…120 °С (стандартная длина капилляра).

Регуляторы РТ-ДО-15, РТ-ДО-25, РТ-ДО-40, РТ-ДО-50 и РТ-ДО-80 — проверенное временем решение для систем, где требуется простое, надежное и полностью автономное регулирование температуры.
