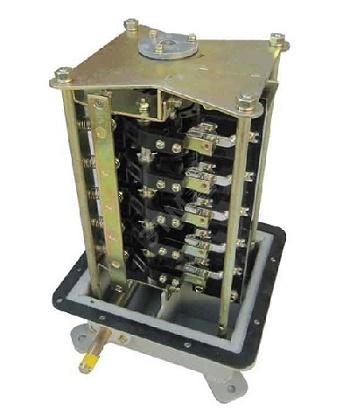

Командоаппарат КА-4054

Командоаппарат КА-4054 — это кулачковый командоаппарат, предназначенный для автоматического или дистанционного управления электроприводами переменного и постоянного тока. Он используется для коммутации электрических цепей управления контакторами, пускателями, реле, а также в системах автоматики и телемеханики.

Область применения:

Командоаппараты серии КА, включая КА-4054, широко применяются в различных отраслях промышленности, где требуется точное и надежное управление электроприводами:

• Грузоподъемное оборудование (краны, тали, лебедки).
• Металлургическое оборудование.
• Станкостроение.
• Транспортные системы.
• Другие промышленные установки, требующие точного управления.

Принцип работы:

Работа командоаппарата КА-4054 основана на механическом переключении контактов с помощью кулачков, установленных на вращающемся валу. При вращении вала кулачки воздействуют на толкатели, которые, в свою очередь, замыкают или размыкают соответствующие контакты, коммутируя электрические цепи.

Технические характеристики КА-4054:

• Количество коммутирующих элементов (цепей): 6. Это означает, что командоаппарат может управлять шестью различными электрическими цепями.
• Номинальное напряжение:
  • Постоянный ток: до 440 В.
  • Переменный ток: до 380 В, 50 Гц.
• Номинальный ток: Зависит от исполнения и типа контактов, обычно до 10 А.
• Передаточное отношение: 1:1 (прямой привод).
• Климатическое исполнение: У2 (для умеренного климата, категория размещения 2 — эксплуатация в помещениях или под навесом).
• Степень защиты: Обычно IP40 (защита от твердых частиц размером более 1 мм, без защиты от воды).
• Конструктивное исполнение: С одним концом вала.
• Установка: В горизонтальной плоскости (как указано в одном из результатов поиска).

Особенности и преимущества:

• Высокая точность и надежность коммутации: Обеспечивается механической конструкцией и качественными материалами.
• Простая конструкция и обслуживание: Облегчают монтаж и эксплуатацию.
• Широкий диапазон применения: Благодаря возможности коммутации цепей постоянного и переменного тока.
• Долгий срок службы: При соблюдении условий эксплуатации.

Маркировка и условные обозначения:

КА-4054 У2

• КА: Командоаппарат кулачковый.
• 4054: Условное обозначение модели, где первая цифра (4) указывает на количество коммутирующих элементов (в данном случае 6, хотя в обозначении 4054 это не явно отражено, это особенность данной серии).
• У2: Климатическое исполнение и категория размещения.

Важная информация:

При выборе командоаппарата необходимо учитывать требуемое количество коммутирующих цепей, номинальные напряжения и токи, а также условия эксплуатации. Неправильный выбор может привести к неправильной работе оборудования и даже к аварийным ситуациям.
